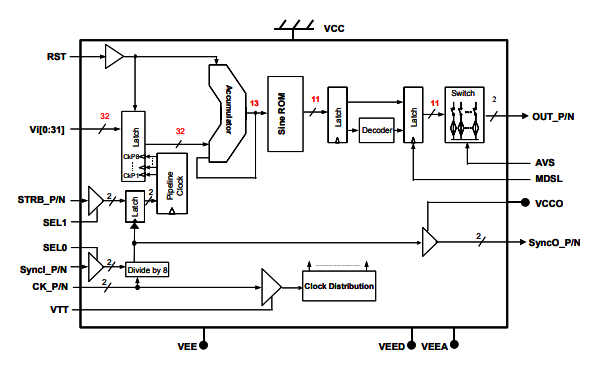

DS872是高速直接数字合成器（DDS）。频率调谐分辨率为32位，ROM相位分辨率为13位，DAC振幅分辨率为11位。DAC的模拟输出可以在正常保持模式（对于第一个奈奎斯特波段）和返回到零模式（对于第一、第二和第三奈奎斯特波段）之间选择。正弦波可以在DAC正常保持模式下，在1.5GHz（以3 GHz时钟速率）附近产生最多第一奈奎斯特波段，或在4.5GHz（DAC返回零模式）的第三奈奎斯特频带。

初始相位可重置为零度启动。DS872芯片具有一对互补模拟输出，具有50Ω的后端。输出波形的频率可以由32个频率控制位VI[0:31]控制。DS872接受差分时钟输入或单端时钟输入，具有50Ω芯片后端端子和用户定义的阈值。频率分辨率位接受LVTTL或CMOS输入电平。差分同步输入同步同步为多芯片应用提供同步，并启动每个芯片准备接受频率字输入。

DS872同步门输入由内部生成的转换边除以8个时钟锁定，该转换边也被发送到输出引脚SyncO_P/N。SyncO_P/N可作为参考，将频率字和频闪信号输入定时与内部dividby-8时钟同步，以正确锁定。复位是异步的，以最小化模拟输出的有效性的时钟延迟。内部定时优化，以避免频率字转换或复位后时钟滑动。只需要一个-5V电源。

主要特点

•32位频率调谐字

•13位ROM相位地址分辨率

•片上11位DAC

•时钟频率高达3.2 GHz

•模拟输出可在正常保持格式和归零格式之间选择

•正弦波产生高达1.5 GHz的第一Nyquist波段，用于正常保持模式或4.5 GHz第三Nyquist波段，用于归零模式。

•3 GHz时钟速率下宽带最差SFDR>50 dBc（直流至1.5 GHz带宽）

•带50Ω背面终端的互补模拟波形输出

•同步P/N同步多个芯片应用

•SyncO_P/N为数据加载和同步选通信号提供参考。

•LVTTL/CMOS数字模式控制输入

•异步复位（RST）引脚，用于启动0相启动状态

•选通输入（STRB U P/N），以更新频率字和DAC输出频率

•宽数据加载窗口允许DS872由存储器、微控制器、FPGA或DSP芯片控制，以最快8个时钟周期更新频率字，而不会在频率转换期间出现时钟滑动或故障

•3.6 W功耗，单个-5V电源

•64针QFN封装
