DS852–高速2.2 GHz直接数字合成器

发布时间：2020-08-31 15:09:54     浏览：6366

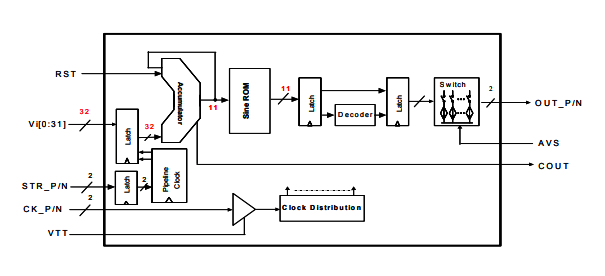

DS852是一种高速直接数字合成器，频率调谐分辨率为32位，振幅分辨率为11位。DS852第一奈奎斯特波段的正弦波最大产生1.1 GHz。初始阶段可以重置为零启动。DS852芯片具有一对与50相连的互补输出端子。输出波形的频率可由32位频率控制位Vi[0：31]控制。DS852可以接受互补时钟输入或单端时钟输入，具有50Ω的片上后端终端和用户定义的阈值。频率字的输入信号接受LVTTL或CMOS输入电平。只需5.0伏电源。


DS852主要特征

32位频率调谐器和11位相位分辨率

具有11位分辨率的片上dac

时钟频率高达2.5GHz

产生高达1.2GHz的正弦波

50后端互补模拟波形输出

最差SFDR>50 dBc

LVTTL/CMOS数字频率字输入

重置引脚以启动阶段0启动状态

用于更新频率字和dac输出频率的高速选通

高速选通输入允许由单片机或DSP芯片控制DS852，实现实时啁啾功能。

频率更新率高达8个时钟周期

单-5.0V电源的功耗为3.0W

64针QFN封装



DS852应用

雷达设计和试验

卫星通信

VSAT

电子战

无线基站

射频信号源产生

仪器和半导体测试仪

先进通信调制


深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657   QQ: 1369964087
