DS878–高速直接数字合成器

发布时间:2020-08-18 16:07:03     浏览:2148

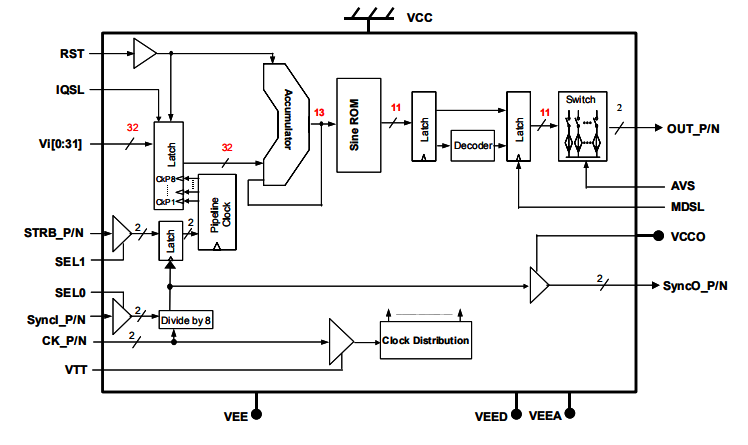

DS878是一款高速直接数字频率合成器(DDS),频率调谐分辨率为32位,ROM相位分辨率为13位,DAC幅度分辨率为11位。DAC模拟输出可在正常保持模式(用于第一奈奎斯特频段)和回零模式(用于第一,第二和第三奈奎斯特频段)操作之间选择。DS878DAC正常保持模式下,可在第一奈奎斯特频段附近产生最高1.8 GHz的频率(时钟速率为3.6 GHz),或在DAC调零模式下产生最高5.4 GHz的第三奈奎斯特频段。

DS878初始相位可以复位到零度启动。该芯片有一对互补的模拟输出,后端为50-∧。输出波形的频率可由32个频率控制位VI[0:31]控制。DS878可接受差分时钟输入或单端时钟输入,具有50-∧片内后端端子和用户自定义阈值。频率分辨率位接受LVTTLCMOS输入电平。差分同步输入SYNCI_P/N为多个芯片应用提供同步,启动每个芯片准备接受频率字输入。

DS878内部产生的同步选通输入除以8时钟跃迁沿锁存器,这些时钟也发送到SYNCO_P/N。输出引脚SYNCO_P/N作为参考,频率字和频闪输入时序与内部同步,以8个时钟分频,从而正确锁定。复位是异步的,以最大限度地降低模拟输出有效性的时钟延迟。


DS878主要特征

32位频率调谐字

13ROM相位地址解析

电影中的11dac

时钟频率高达4.5GHz

模拟输出可以在正常保持格式和零格式之间进行选择

正弦波产生的第一个奈奎斯特带高达2.25GHz,第三个奈奎斯特波段处于正常保持模式或6.75GHz零化模式。

4 GHz时钟速率下,最差的宽带SFDR接近50 dBc(dc2 ghz带宽)

50后端互补模拟波形输出

多片同步P/N同步

SyncO_P/N为数据加载和同步选通信号提供了参考。

LVTTL/CMOS数字模式控制输入

异步复位(RST)引脚引导0阶段(IQSL=)90(IQSL=)启动状态

用于更新频率WordDAC输出频率的Strobe输入(STRBUP/N)

宽的数据加载窗口允许DS 878由存储器和微控制器控制,FPGADSP芯片在时钟频率转换过程中无需打滑或故障就可以更新最多8个时钟周期的频率字。

-5V电源的功耗为4.3W

64QFN9x9封装
