HMC572LC5/HMC572LC5TR雷达系统MMIC I/Q下变频器 ADI现货

发布时间：2018-07-03 13:48:22     浏览：1881

HMC572LC5是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。 该器件在整个频段范围内提供8 dB的小信号转换增益、3.5 dB的噪声系数和18 dB的镜像抑制性能。 HMC572LC5采用LNA，后接由x2有源倍频器驱动的镜像抑制混频器。

该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。 它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。立维创展 ADI现货 HMC572LC5为混合型镜像抑制混频器下变频器组件的小型替代器件，它无需线焊，可以使用表贴制造技术。


品牌 型号 描述 货期 库存
ADI HMC572LC5
HMC572LC5TR 		I/Q接收机，采用SMT封装，24 - 28 GHz 现货 156


应用

  • 点对点
  • 点对多点无线电
  • 军用雷达、EW和ELINT

  • 卫星通信


HMC572LC5优势和特点

  • 转换增益： 8 dB
  • 镜像抑制： 18 dB
  • 2 LO至RF隔离： 35 dB
  • 噪声系数： 3.5 dB
  • 输入IP3： +5 dBm
  • 符合RoHS标准5x5 mm SMT封装

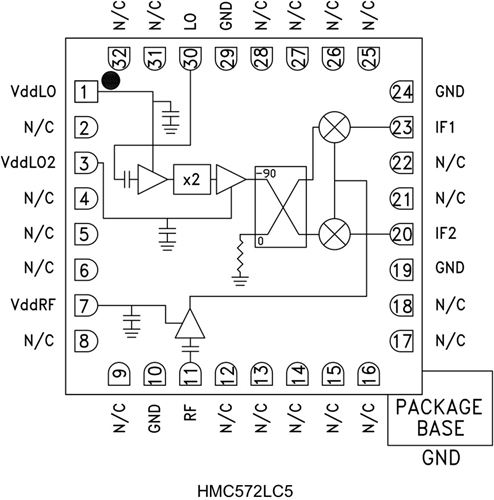

 HMC572LC5结构图
