HMC-ABH209/HMC-ABH209-SX功率放大器频率范围为55至65 GHz ADI现货

发布时间：2018-06-27 11:54:09     浏览：2529

THMC-ABH209是一款高动态范围、两级GaAs HEMT MMIC中等功率放大器，工作频率范围为55至65 GHz。 HMCABH209提供13 dB增益，采用+5V电源电压时具有+16 dBm输出功率（1dB压缩）。 所有焊盘和芯片背面都经过Ti/Au金属化，放大器已完全钝化以实现可靠操作。

HMC-ABH209 GaAs HEMT MMIC中等功率放大器兼容传统的芯片贴装方式，以及热压缩和热超声线焊工艺，非常适合MCM和混合微电路应用。 此处显示的所有数据均是芯片在50 Ω环境下使用RF探头接触测得。

THMC-ABH209应用

  • 短程/高容量链路
  • 无线LAN网桥

  • 军事和太空


THMC-ABH209优势和特点

  • 输出IP3： +25 dBm
  • P1dB： +16 dBm
  • 增益： 13 dB
  • 电源电压： +5V
  • 50 Ω匹配输入/输出
  • 裸片尺寸： 2.2 x 1.22 x 0.1 mm

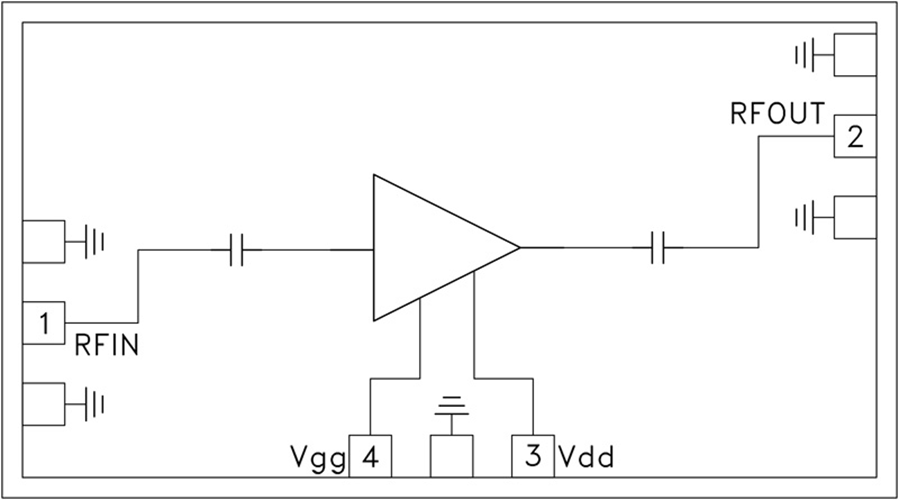

THMC-ABH209结构图
