2492-04A-9终端发射连接器1.0毫米W波段110GHz窄块 西南微波现货

发布时间：2019-01-22 13:39:11     浏览：1959

西南微波公司的高性能终端发射连接器旨在为微波层位于顶部的单层或多层印刷电路板提供低至6.5 GHz的宽VSWR响应。它们非常适用于高频芯片组评估/演示板，测试夹具和电路板表征。多种启动配置可用于优化与电路的匹配。终端发射连接器还具有独特的夹紧机制，可实现各种电路板厚度，同时在端部发射和电路板之间提供连续的接地连接。

品牌 型号 货期
SOUTHWEST 2492-04A-9 1周
如若您需要购买2492-04A-9，请点击右侧客服联系我们！！！

模型

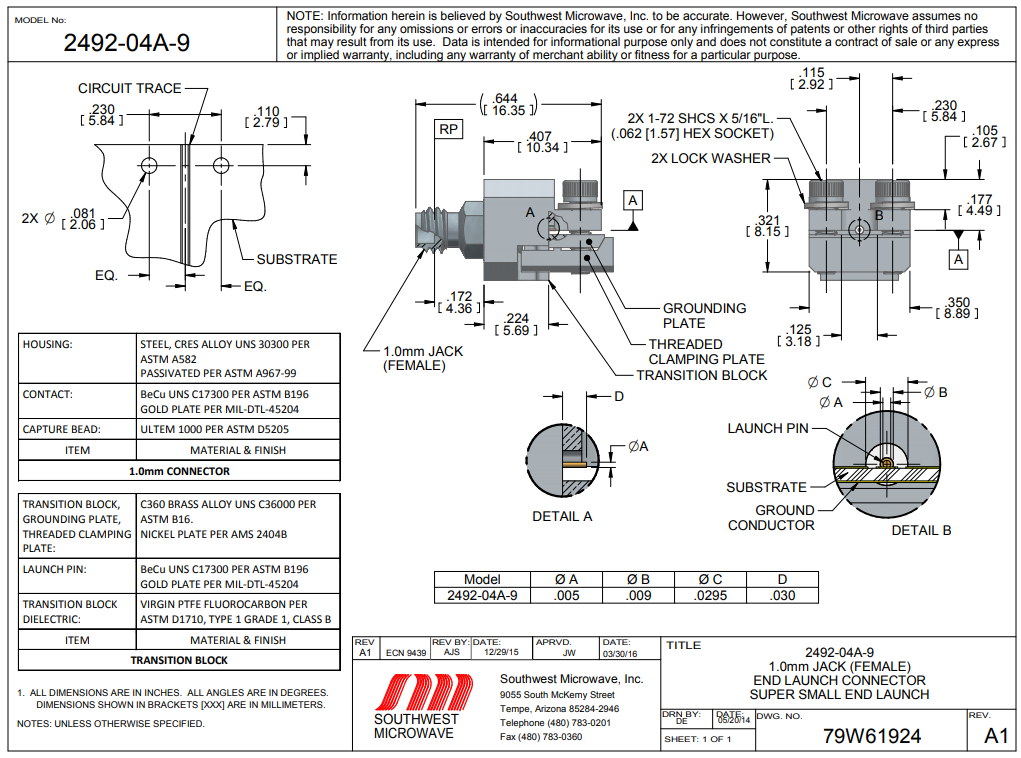

2492-04A-9系列  1.0毫米（宽）


频率（GHz）：110,67,50,40,36,27,18


样式：狭窄的块


引脚/电介质直径:0.005 / 0.0290


PCB厚度:≤0.040

终端启动连接器 - 安装程序

步骤1：将端部启动连接器安装在电路板上所需的位置。

步骤2：确保启动销位于迹线的中心。

步骤3：确保过渡块紧靠板。

步骤4：将1-72安装螺钉拧紧至20 in-oz扭矩*，或直至连接器固定。*仅建议。扭矩量可能因PCB材料而异。

步骤5（可选）：将启动引脚焊接到迹线。（注意：确保焊料在发射引脚/走线接触区域的整个长度上流动。）

步骤6（可选）：去除多余的焊料。（注意：过量的焊料会影响性能。）

步骤7（可选）：清洁焊点周围的焊剂或其他残留物。
