802-2-0.600-M01功率分配器/合路器

发布时间：2025-09-26 16:49:50 浏览：34

802-2-0.600-M01是MECA Electronics推出的2路功率分配器/合路器，专为中等功率射频信号的等功率分配与合成而设计，具备出色的隔离性能和驻波比（VSWR）特性，有效保障信号传输的稳定与高效。

主要参数

频率范围：0.4–0.8 GHz

端口配置：2 路（2-Way）

连接器类型：SMA-Female（母头）

平均功率容量：20 瓦

插入损耗：> 3.01 dB

相位差：所有端口为同相（0°）

阻抗：50 Ω（标准）

工作温度范围：-55°C 至 +85°C

结构特点：适用于高可靠性通信系统，金属封装

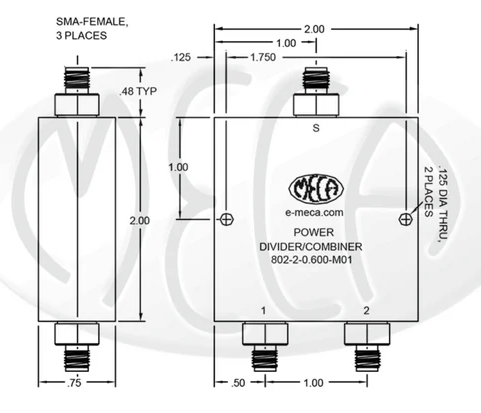

802-2-0.600-M01功率分配器/合路器

技术优势

低损耗设计：插入损耗接近理论极限，信号传输效率高，适合对功率敏感的应用（如传感器网络、低功耗通信）。

高隔离度：端口间隔离度达27dB（典型），有效减少信号串扰，提升系统稳定性。

精密平衡：振幅平衡0.1dB、相位平衡2°，确保两路输出信号同步性，适用于需要相位一致性的场景（如MIMO天线、相控阵雷达）。

宽温适应性：-55℃至+85℃工作温度范围，满足军工、航空航天等严苛环境需求。

应用场景

无线通信系统

基站建设：分配信号至多个天线单元，提升覆盖范围。

射频模块测试：作为标准件校验模块性能。

卫星通信：在低频段卫星地面站中分配信号。

军用/航空航天

高可靠性需求：极端温度与振动环境下稳定工作。

低噪声系统：高隔离度减少自激风险。

测试与测量设备

频谱分析仪：将信号分配至多个测试端口，提升效率。

网络分析仪：作为参考标准校准设备。

MIMO天线系统
为多输入多输出天线提供相位一致的信号，优化波束成形效果。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
