Q30HE-900R表面贴装式 30dB 定向耦合器

发布时间：2025-09-28 16:32:18 浏览：3

Q30HE-900R是Electro-Photonics推出的表面贴装式 30dB 定向耦合器，采用多层 PTFE 介质结构，兼具小尺寸、高功率容量及超低插损特性，其优异的方向性和宽频覆盖使其广泛适用于 LTE 移动宽带、UHF 电视信号分配、基站功率监测及反射计等高精度射频场景。

规格参数

频率范围：0.7 – 1.2 GHz

耦合度：30.5 dB ±1 dB

耦合平坦度：±0.3 dB

方向性：18 dB

驻波比：1.10:1

插入损耗：0.1 dB

平均功率：355 W

Q30HE-900R表面贴装式 30dB 定向耦合器

技术优势

高直接性：18dB方向性有效隔离反射信号，适用于功率监测、反射测量等场景。

低损耗：0.1dB插入损耗减少信号衰减，保障系统效率。

高功率：355W功率容量支持大功率射频设备测试与部署。

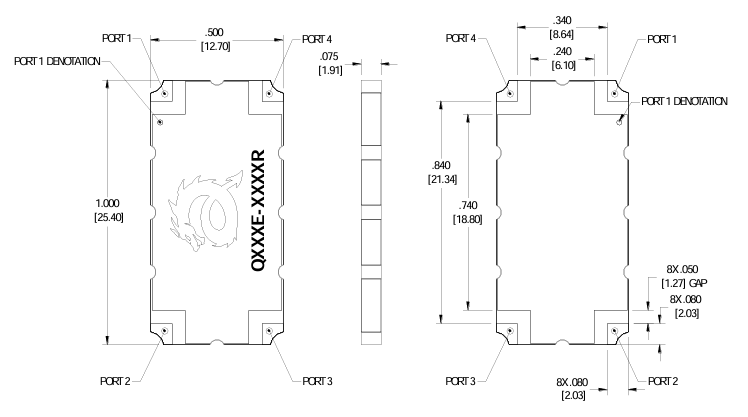

紧凑设计：表面贴装（SMT）结构，尺寸1.00 x 0.50英寸，便于集成到密集电路板。

典型应用场景

信号采样与监测：在基站、中继器中采样射频信号，实时监测输出功率与频谱。

功率控制：通过耦合端口调整发射机功率，确保输出稳定。

反射测量：结合方向性特性，测量天线或负载的反射系数，优化系统匹配。

信号隔离：在多频段系统中隔离不同频段信号，减少互调干扰。

Electro-Photonics拥有25年的被动射频元件设计与制造经验，产品涵盖混合和定向耦合器、功分器、滤波器、测试板、隔离器、环形器等产品。深圳市立维创展科技有限公司代理分销Electro-Photonics产品。如若需要Electro-Photonics微波，欢迎咨询。
