312-04SF是SOUTHWEST西南微波（Southwest Microwave）精密级 N 型母头法兰安装连接器，适用于 DC–18 GHz 宽带场景。外壳不锈钢镀金防腐，中心导体铍铜镀金，支持 0.085" 半刚/柔电缆。全频段 VSWR ≤1.25:1，插损 <0.1dB（10GHz），功率 200W，耐温 -55°C 至 +165°C，500 次插拔稳定，可选气密封装，符合军标及航天认证，适用于航天、相控阵天线等高可靠领域。

性能参数：

• 频率：DC–18 GHz

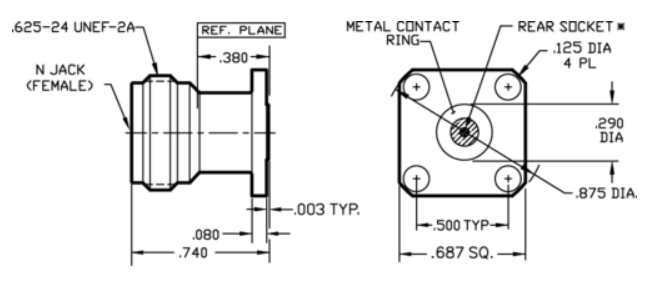

• 法兰：0.687" 方 4 孔固定

• 接受中心针直径：0.036"

• VSWR：1.15:1（典型值）

• 温度：-55 °C ~ +165 °C

• 可选气密封装，符合 MIL-STD-348 接口标准

电气性能：

电压驻波比（VSWR）：直式 ≤1.15（6 GHz 时），弯式 ≤1.25（6 GHz 时）。

插入损耗：≤0.24 dB（6 GHz 时）。

耐电压：2500 V rms；工作电压：1000 V rms。

接触电阻：中心接触电阻 ≤1 mΩ，外导体电阻 ≤1 mΩ。

绝缘电阻：≥5000 MΩ。

机械性能：

耦合方式：5/8-24 螺纹连接，保证振动环境下的稳定性。

保持力：≥6 lbs（中心导体）。

机械寿命：≥500 次插拔（使用铍铜接触件时）。

环境适应性：

耐腐蚀性：符合 MIL-STD-202 Method 101 标准。

振动：MIL-STD-202 Method 204 测试通过。

结构与材料

外壳采用钢和 CRES 合金 UNS S30300，触点采用铍铜 (BeCu) UNS C17300。

介电材料为纯 PTFE 氟碳材料，中心接触捕获使用高温 Ultem 1000。

主体：黄铜镀镍，表面处理耐腐蚀。

中心针：黄铜镀金，确保低接触电阻与多次插拔稳定性。

绝缘体：聚四氟乙烯（PTFE）或聚甲醛（POM），低损耗、耐高温。

法兰盘：4 孔方形设计，孔距 0.531"，适配标准 0.750" 方腔或印制板。

接口与兼容性：

连接器接口符合 MIL-STD-348 标准，具有凸起金属接地环，实现 360° 金属与金属接触。

可与其他符合 MIL-STD-348 标准的微波元件兼容。

应用场景

通信系统：

天线、基站、被动/主动基站组件。

广播电子、WIFI 网络、机器对机器通信。

工业领域：

雷达设备、射频消融治疗仪。

测试夹具、高功率射频模块。

航空航天：

卫星通信、相控阵天线系统。

满足 NASA/ESA 释气认证要求。

相关型号：

312-01SF、312-02SF、312-03SF 等，用户可根据具体需求选择合适的型号。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务，欢迎咨询。
