MASW-010647是MACOM推出的一款专为X波段设计的单片端接硅PIN二极管SPDT开关，支持8.0-10.5 GHz频段，可处理>20W CW功率。MASW-010647采用MACOM HMIC™工艺，集成偏置网络，具有0.8 dB低插损、37 dB高隔离度，芯片级封装尺寸小、组件少，支持±5V简化偏置，适用于高功率、高性能射频场景。

一、核心参数

• 频率：8.0–10.5 GHz

• 连续波功率：≥ 20 W @ +85 °C

• 插入损耗：0.8 dB

• 隔离度：37 dB

• 工艺：HMIC™ 单片硅 PIN、集成偏置网络

• 封装：环氧树脂或气密封装可选

• 线性度：IIP3（三阶交调截点）为 60 dBm

二、技术优势

HMIC™ 工艺：

采用 MACOM 专利的异质微波集成电路（HMIC）工艺，将串联和并联二极管嵌入低损耗、低色散玻璃中，实现硅基座集成。

芯片尺寸小、组件数量少，提升产量与可重复性。

集成偏置网络：简化外部电路设计，降低控制复杂度。

封装保护：

顶部采用氮化硅钝化层 + 聚合物涂层，防刮擦、抗冲击。

底部金属化设计，支持 80/20 金锡焊料或导电银环氧树脂连接。

三、应用场景

军事与太空领域：

雷达系统：用于天线切换、信号路由，提升系统可靠性。

电子对抗（ECM）：支持高功率信号发射与接收隔离。

通信系统：

卫星通信：高频段信号切换，满足低损耗、高隔离需求。

短波通信：作为功率放大器与天线间的关键开关组件。

测试与测量：

EMC 测试：高功率信号路由，确保测试准确性。

大功率 HF 激励链路：用于激励源与被测设备间的信号控制。

四、设计支持

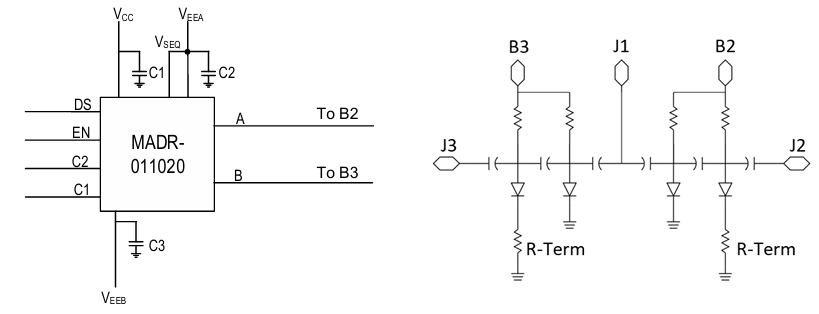

引脚配置：

J1：RF 公共端（RFCOMMON）。

J2/J3：射频输出端（RFOUT），通过偏置电压（B2/B3）控制切换。

电气规范：

阻抗：50 Ω，匹配主流射频系统。

温度范围：-55°C 至 +125°C（存储），-40°C 至 +85°C（工作）。

RoHS 兼容：符合环保标准，无铅化设计。
