​ABSD-10169PSM单端到差分有源巴伦Marki

发布时间：2025-06-18 16:41:43     浏览：10

ABSD-10169PSM是一款使用3mm QFN表面贴装封装的GaAs有源MMIC平衡-不平衡转换器。其频率范围从DC到30 GHz，提供9 dB单端到差分增益（低端受DC块限制）。3mm QFN封装是种无铅、满足RoHS标准化的封装，与标准含铅和无铅焊料回流兼容。提供连接化评估包。ABSD-10168PSM是模数转换器中有源单端到差模转换和高阶奈奎斯特采样的理想选择。

主要特征

高频率响应，兼容高达30 GHz的操作。

通常用于50Ω系统（100Ω差分输出）。

提供更好的线性度和低噪声性能。

精致的封装尺寸，有利于集成到紧凑的电源设计中。

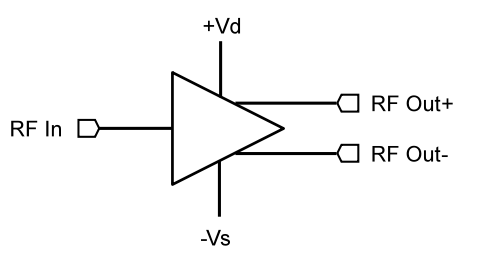

ABSD-10169PSM单端到差分有源巴伦Marki

技术参数

绝对最高额定值：

漏极电流（Id）：160 mA（无RF应用时）

最高工作温度：85°C

最高存储温度：150°C

最低工作温度：-40°C

最低存储温度：-65°C

RF输入功率：10 dBm

总直流电源电压（Vd-Vs）：11 V

封装信息：

ESD（静电放电）：< 50 Volts，HBM 0Z

规格：3 x 3 mm

湿度灵敏度等级：MSL 1

应用场景

射频和微波系统：适用于需要单端信号与差分信号转换的高频系统。

模数转换器（ADC）前端：将单端信号转换为差分信号，以提高抗干扰能力和信号完整性。

通信系统：用于信号的阻抗匹配和共模噪声抑制。

雷达系统：在雷达接收链路中，将单端信号转换为差分信号以适应高速数字电路。

深圳市立维创展科技是Marki的经销商，优势提供Marki毫米波产品现货服务，并提供技术支持，欢迎咨询。



部件编号

描述

封装

环保状态

ABSD-10169PSM

30 GHz 单端至差分有源巴伦

QFN

符合REACH和RoHS

EVB-ABSD-10169P

评估板

EVB

符合REACH和RoHS
