RF1140DS单极四掷（SP4T）开关RFMD现货库存

RF1140DS单极四掷（SP4T）开关RFMD现货库存

发布时间：2025-06-05 16:49:13 浏览：250

RF1140DS是一种单极四掷（SP4T）开关，专为需要极低插入损耗和高功率处理能力的通用开关应用而设计。RF1140DS非常适合需要高性能开关和极低直流功耗的电池供电应用。RF1140具有低插入损耗、低控制电压、高线性和非常好的谐波特性。此外，RF1140DS集成了解码逻辑，只允许开关控制所需的两条控制线。该部件基于RFMD的GaAs pHEMT，采用非常紧凑的3.0mmx3.0mmx0.55mm、16针、无引线QFN封装。当设备端口外部没有施加直流电时，射频路径上不需要隔直电容器。

技术参数

频率范围：450 MHz 至 2.5 GHz。

插入损耗：

l 蜂窝频段：0.3 dB（典型值）。

l PCS 频段：0.5 dB（典型值）。

隔离度：

l 蜂窝频段：28 dB（典型值）。

l PCS 频段：21 dB（典型值）。

功率处理能力：

l 1 dB 压缩点（P1dB）：38 dBm。

l 最大输入功率：+38 dBm（0.6 GHz 至 2.5 GHz）。

l 控制电压：兼容低电压逻辑，VHIGH = 1.8V。

l 封装类型：16 引脚 QFN 封装，尺寸为 3.0 mm x 3.0 mm x 0.55 mm。

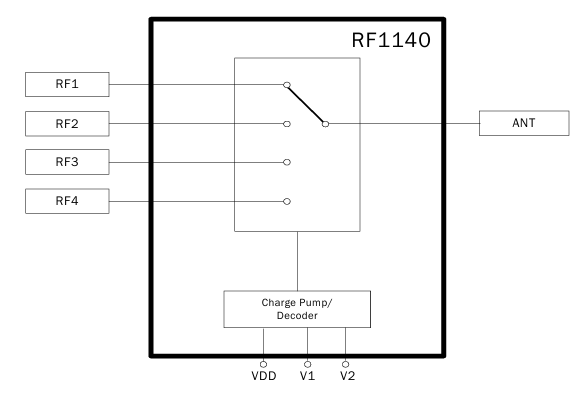

RF1140DS单极四掷（SP4T）开关RFMD现货库存

特性

低插入损耗：在蜂窝频段和 PCS 频段均表现出色。

高隔离度：确保信号路径之间的良好隔离。

高线性性能：蜂窝频段 IIP2 为 114 dBm，PCS 频段 IIP2 为 115 dBm（典型值）。

低功耗：适合电池操作的应用。

集成解码逻辑：仅需两条控制线即可实现开关控制。

应用

天线调谐应用

IEEE802.11b/g无线局域网应用

多模GSM/WCDMA手机

CDMA主路径手机

Qorvo 是由 RFMD（RF Micro Devices）和 TriQuint 半导体公司于 2015 年合并而成。深圳市立维创展科技是QORVO的经销商，主要提供QORVO功率放大器， IC和裸芯片，立维创展拥有稳定的供应渠道，价格优势，并大量备有现货库存，欢迎咨询。
