RFLUPA18G40GD宽带固态功率放大器18GHz-40GHz

发布时间：2025-06-06 16:29:24 浏览：258

RFLUPA18G40GD是一款由 RF-Lambda 生产的宽带固态功率放大器，频率范围为18至40GHz。 RFLUPA18G40GD的典型功率输出为48dBm。典型的小信号增益为65dB，增益平坦度为±6dB。这种性能是通过使用GaN器件实现的。RFLUPA18G40GD使用+36VDC电源。功率放大器输入连接器为2.92mm母头，输出连接器为WRD180C24。

技术参数

频率范围：18 GHz 至 40 GHz。

小信号增益：52 dB 至 65 dB。

饱和输出功率（Psat）：44 dBm 至 48 dBm。

1 dB 压缩点（P1dB）：41 dBm 至 42 dBm。

电源电压：+36 VDC。

工作电流：16 A 至 25 A。

功率附加效率（PAE）：10%。

输入输出阻抗：50 Ω匹配。

输入连接器：2.92 mm - female。

输出连接器：WRD180C24。

工作温度范围：-40°C 至 +60°C。

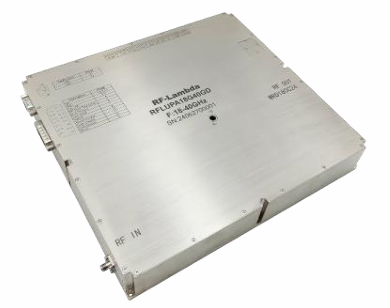

RFLUPA18G40GD宽带固态功率放大器18GHz-40GHz

特征

•固态功率放大器

•典型小信号增益65dB

•典型输出饱和功率48dBm

•电源电压+36VDC

•50欧姆匹配输入/输出

典型应用

•无线基础设施

•军事和航空航天应用

•测试仪器

•雷达系统

•5G无线通信

•微波无线电系统

•TR模块

•研究与开发

•蜂窝基站

深圳市立维创展科技是RF-LAMBDA公司的代理经销商，通常供应RF-LAMBDA的产品包括：无源控制模块，有源控制模块，宽带功率放大器，窄带PA和驱动放大器，产品生产线均根据美国军用设计标准与生产制造，现已广泛运用于航天、航空、军用设备、卫星通讯、雷达等高端工程项目，欢迎咨询。
