ATM Microwave卫星通信Ka波段定向耦合器

发布时间：2024-10-11 09:03:30     浏览：4584

　　ATM Microwave的Ka波段定向耦合器是为Ka波段卫星通信系统设计的专用组件。这种定向耦合器的主要功能是监测和分析通过其传输的射频信号，同时不影响主信号路径的性能。

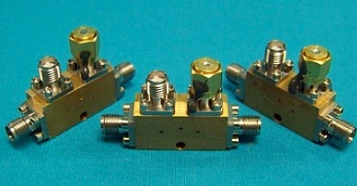

ATM Microwave卫星通信Ka波段定向耦合器g

　　电气特性

　　射频连接器： 该耦合器配备了SMA (F) 和2.92mm (K-Type) F两种类型的射频连接器。

　　射频功率： 支持高达20W的平均功率和3KW的峰值功率，适用于高功率卫星通信应用。

　　耦合： 提供10, 20, 30 dB三种标准的耦合值。

　　机械特性

　　结构： 采用带线缆设计。

　　连接器： 使用不锈钢材料。

　　工作温度： 从-55°C到+110°C。

　　表面处理： 采用耐腐蚀的316不锈钢环氧涂层，符合军用规格MIL-F-14072。

　　性能参数

　　频率范围： 支持从18.3 GHz到31.0 GHz的广泛频率范围。

　　耦合精度： 在不同频率范围内，耦合精度保持在±0.5 dB到±1.5 dB之间。

　　插入损耗： 插入损耗低，不包括耦合部分，最大为0.75 dB。

　　VSWR： 电压驻波比(VSWR)在不同频率范围内保持在1.20到2.00之间，确保信号传输的稳定性。

　　型号：

Freq
(GHz)		Coupling
(dB)		Freq
Sens
(+/-dB)		Direc.
(dB min)		Insertion Loss (dB)VSWR maxModel No.
Excluding
Coupling		TRUEMainSec
18.3 - 20.210+/-0.500.25130.51.21.61.5C118ka-10
20+/-0.500.25180.50.551.251.5C118ka-20
30+/-0.500.25200.50.51.251.5C118ka-30
18.3 - 31.010+/-0.4120.91.51.71.7C11ka-10
20+/-0.4121.251.31.71.7C11ka-20
30+/-0.712111.71.7C11ka-30
27.5 - 31.010+/-0.4120.91.51.71.7C119ka-10
20+/-0.4121.251.31.71.7C119ka-20
30+/-0.712111.71.7C119ka-30

　　ATM Microwave的Ka波段定向耦合器因其高性能和可靠性，在卫星通信领域中被广泛应用。这些耦合器不仅支持高功率传输，还具有良好的信号监测能力，是卫星通信系统中不可或缺的关键组件。

ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
