2-4174-10 SMA宽带定向耦合器ARRA

发布时间：2024-09-27 08:45:35     浏览：4559

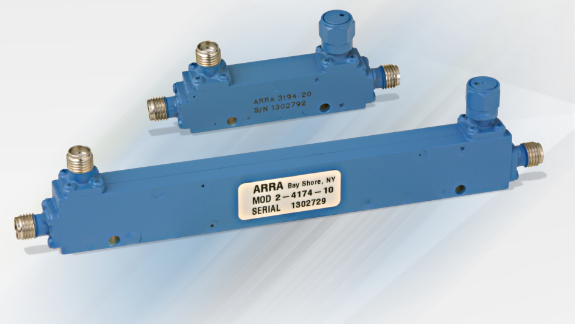

2-4174-10 SMA宽带定向耦合器ARRA

　　ARRA的SMA宽带定向耦合器介绍如下：

　　- 频率范围(GHz)：0.6-4.0

　　- 耦合度(dB)：10 ±1.0

　　- 频率灵敏度(±dB)：0.75

　　- 定向性(最小值dB)：18

　　- 最大电压驻波比(VSWR)：Prim为1.25;Sec为1.30

　　- 最大插入损耗(dB)：0.40

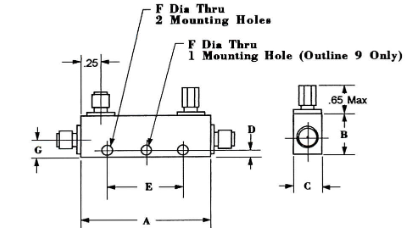

　　- 外形尺寸：


　　A:4.4

　　B:0.6

　　C:0.38

　　D:0.075

　　E:3.4

　　F:0.104

　　G:0.24

　　这些定向耦合器广泛应用于射频和微波系统中，用于分离或合成信号。在具体应用中，可以根据实际需求选择不同耦合度和外形尺寸的型号。
