8860SMM3-12偏置三通API-Inmet

发布时间：2024-09-27 08:55:26 浏览：4587

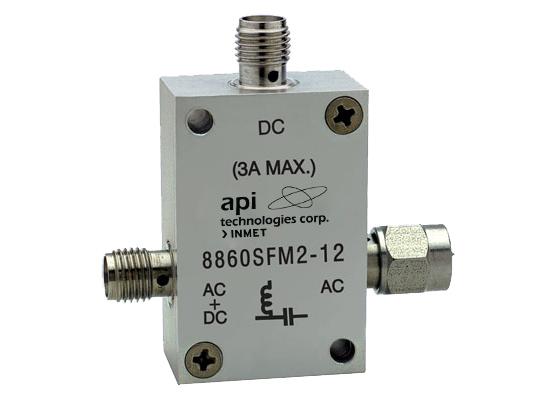

　　8860SMM3-12是API-Inmet生产的偏置三通器件，其设计用于30 MHz至12 GHz的宽频率范围，具有3安培的直流电流承载能力，支持脉冲信号传输。以下是它的主要特性和参数：

　　频率范围和插入损耗

　　频率范围：30 MHz到12 GHz，覆盖多种常见频率，如2.5 GHz、6 GHz、9 GHz和12 GHz。

　　插入损耗(AC+DC到AC端口)：随频率范围不同而变化。

　　30 MHz至100 MHz：1 dB(典型)，2 dB(最大)

　　100 MHz至6 GHz：0.5 dB(典型)，1.25 dB(最大)

　　6 GHz至9 GHz：1.5 dB(典型)，2 dB(最大)

　　9 GHz至12 GHz：2 dB(典型)，3 dB(最大)

　　插入损耗(AC+DC到DC端口)：< 1.25 dB(典型)

　　电气参数

　　阻抗：50欧姆

　　隔离度：

　　DC到AC端口：> 10 dB(<5 MHz和>30 MHz)

　　AC到AC+DC端口：> 10 dB(<5 MHz和>30 MHz)

　　DC到AC+DC端口：> 10 dB(>30 MHz)

　　直流电压：最大100 VDC

　　最大电流：3.0 A(与温度成线性关系，105℃时降额到1 A)

　　环境特性

　　工作温度范围：-55℃至+105℃

　　存储温度范围：-60℃至+90℃

　　机械特性

　　连接器类型：SMA接口，采用钝化不锈钢(符合MIL-STD-348);BNC接口为镀镍黄铜(符合MIL-STD-348)。

　　中心导体：采用镀金铍铜，外壳为化学转换涂层铝材。

　　物理尺寸

　　总长度：0.85英寸(21.46毫米)

　　最大外形尺寸：1.77英寸(44.96毫米)

　　应用说明

　　该偏置三通器件主要用于需要将直流电流和高频射频信号合路或分离的场景，适用于射频通信系统、测试设备和脉冲信号应用，支持宽频率范围和高电流承载能力。
