ABL2400-01-3025宽带低噪声放大器WENTEQ温特

发布时间：2024-09-27 08:42:11     浏览：4591

ABL2400-01-3025宽带低噪声放大器WENTEQ温特

　　ABL2400-01-3025是由温特(WENTEQ)公司生产的宽带低噪声放大器，具有以下特点和电气规格：

　　特点

　　宽带、低噪声：适用于从0.1 GHz到24.0 GHz的宽频率范围，提供低噪声性能。

　　低VSWR，无条件稳定：在各种负载条件下保持稳定。

　　小尺寸、低成本：设计紧凑，经济实惠。

　　K型连接器RF I/O：输入输出采用K型射频连接器。

　　单电源供电：使用一个直流电源即可工作。

　　工作温度范围：-40至+85°C，存储温度范围：-55至+125°C。

　　电气规格

　　频率范围：0.1 GHz至24.0 GHz

　　标称增益：25.0 dB至34.0 dB(典型值30.0 dB)

　　噪声系数：

　　- 0.1-4.0 GHz：3.5 dB至5.5 dB

　　- 4.0-20.0 GHz：2.5 dB至4.0 dB

　　- 20.0-24.0 GHz：3.0 dB至4.5 dB

　　P-1dB压缩点：

　　- 0.1-19.0 GHz：20.0 dBm至23.0 dBm

　　- 19.0-24.0 GHz：18.0 dBm至21.0 dBm

　　饱和输出功率 Psat：20.0 dBm至24.0 dBm

　　输出IP3：23.0 dBm至30.0 dBm

　　增益平坦度：±1.5 dB至±2.0 dB

　　温度范围内增益变化：±2.0 dB

　　反向隔离度：50.0 dB

　　输入VSWR：1.7:1至2.5:1

　　输出VSWR：1.7:1至2.5:1

　　邻道泄漏比：-60.0 dBc

　　工作温度：-40.0 ℃至+85.0 ℃

　　存活温度：-45.0 ℃至+125.0 ℃

　　直流电源供电电压：+12.0 V至+15.0 V

　　直流电源消耗电流：300.0 mA至350.0 mA(典型值250.0 mA)

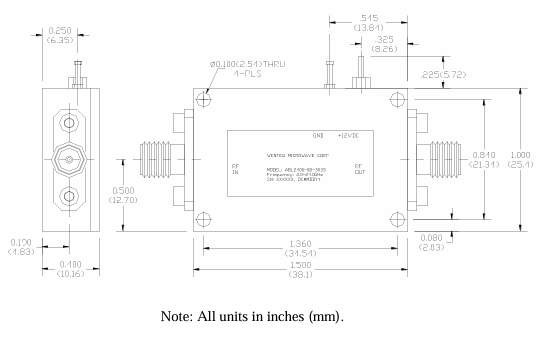

　　尺寸：1.50x1.0x0.40英寸

　　ABL2400-01-3025放大器因其宽频率范围、低噪声性能及良好的稳定性，适用于多种射频与微波系统中的应用，如通信、雷达和电子对抗等领域。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，价格优势，欢迎咨询。
