mx4411h–> 8 Gbps 11位4:1多路复用器

发布时间：2018-09-13 17:07:26 浏览：1647

品牌	型号	货期	库存
EUVIS	mx4411h	1周	12

如若您需要购买mx4411h，请点击右侧客服联系我们！！！

mx4411h关键特征

11位4:1（总44∶11）多路复用器，每个差分输出位工作超过8 Gbps。
●设计用于Euvis>8Gsp MUXDAC所需的附加数据复用，例如MD622H和MD662H或高数据速率字发生器
在每个差分LVDS输入数据和复位对之间的片上100欧姆端接
•11位差分对输出与上拉电源VCCO，以适应各种高速接口标准
最佳输入数据采样窗口选择（SEL1/SEL2）
●具有输出驱动器启用/禁用控制(CKOE)的互补除2时钟LVDS输出而不中断芯片的内部操作
重置功能以同步多芯片应用
2.3瓦功率消耗
具有暴露垫的TQFP封装以增强接地和散热

mx4411h描述

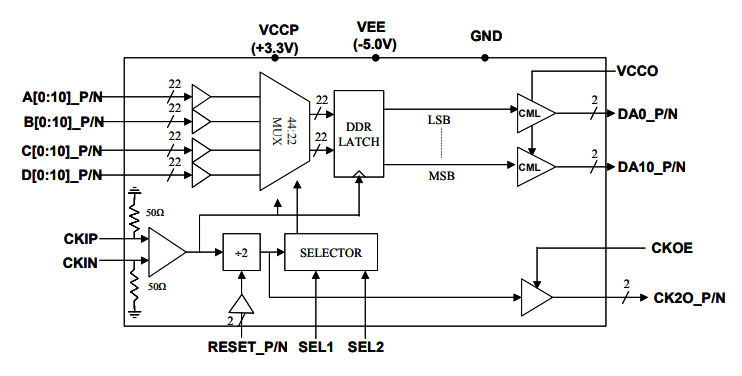

MX4411H相当于一个高速11通道的4:1多路复用器。双数据速率锁存器使11位差分数据输出的数据速率为时钟速率的两倍。输出驱动器的上拉电源VCCO可用于设置适合于最流行的高速接口标准，如CML或LVDS的输出电平。多路复用器可以以时钟速率＞4 GHz工作。数字数据输入是具有片上100欧姆终端电阻的LVDS。控制引脚SEL1/SEL2选择最佳采样窗口，以适应44对输入数据的各种延迟。提供四分频时钟输出CK2O_P/N和采样相位选择(SEL1和SEL2)以优化采样相位相对于输入数据的对准。复位功能被提供用于需要同步来自多个MX44 11H芯片的输出的应用。CKOE引脚用于启用/禁用CK2O_P/N时钟输出的输出驱动器，而不中断内部操作，以便于系统应用。
