mx8811h–> 8 Gbps 11位8:1多路复用器

发布时间：2018-09-13 17:18:41     浏览：1620

品牌 型号 货期 库存
EUVIS mx8811h 1周 12
如若您需要购买mx8811h，请点击右侧客服联系我们！！！

mx8811h关键特征

11位8-1（总88∶11）多路复用器，每个差分输出位工作超过8 Gbps。
●设计用于Euvis>8Gsp MUXDAC所需的附加数据复用，例如MD622H和MD662H或高数据速率字发生器
芯片100欧姆终止到单端数据和复位输入的VTTD
•11位差分对输出与上拉电源VCCO，以适应各种高速接口标准
最佳输入数据采样窗口选择（SEL1/SEL2）
●具有输出驱动器启用/禁用控制(CKOE)的互补除以4时钟LVDS输出而不中断芯片的内部操作
重置功能以同步多芯片应用
2.7瓦功率消耗

具有暴露垫的TQFP封装以增强接地和散热


mx8811h描述

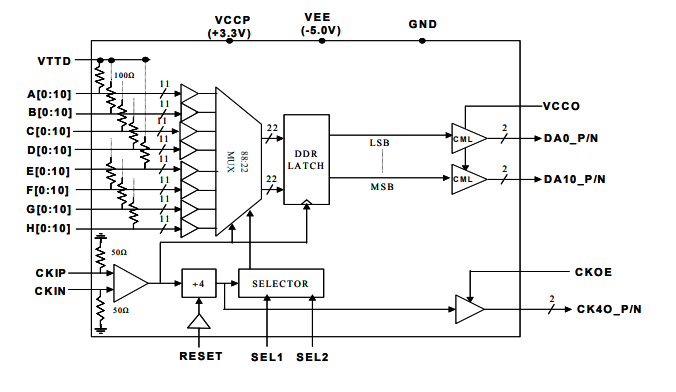

MX8811H相当于一个高速11通道的8∶1多路复用器。双数据速率锁存器使11位差分数据输出的数据速率为时钟速率的两倍。输出驱动器的上拉电源VCCO可用于设置适合于最流行的高速接口标准，如CML或LVDS的输出电平。多路复用器可以以时钟速率＞4 GHz工作。数字数据输入是单端的，其基准电压VTTD具有片上100欧姆端接电阻，可以容忍适合各种单端接口标准的宽范围电压电平。控制引脚SEL1/SEL2选择最佳采样窗口，以适应88个输入数据的各种延迟。提供按8分频时钟输出CK8O_P/N和采样相位选择(SEL1和SEL2)以优化采样相位相对于输入数据的对准。复位功能被提供给需要同步来自多个MX88 11S芯片的输出的应用。CKOE引脚用于启用/禁用CK8O_P/N时钟输出的输出驱动器，而不中断内部操作，以便于系统应用。
