MX2412H -＞8 Gbps 12位2:1多路复用器

发布时间：2018-09-13 17:01:28     浏览：1491

品牌 型号 货期 库存
EUVIS MX2412H 1周 15
如若您需要购买MX2412H，请点击右侧客服联系我们！！！

MX2412H关键特征

12位2:1（总共24:11）多路复用器，每个差分输出位工作超过8 Gbps。
●设计用于Euvis>8Gsp MUXDAC所需的附加数据复用，例如MD622H和MD662H或高数据速率字发生器
在每个差分LVDS输入数据和复位对之间的片上100欧姆端接
•12位差分对输出与上拉电源VCCO，以适应各种高速接口标准
最佳输入数据采样窗口选择（SEL1/SEL2）
●具有输出驱动器启用/禁用控制(CKOE)的互补除2时钟LVDS输出而不中断芯片的内部操作
重置功能以同步多芯片应用
2.2瓦功率消耗

具有暴露垫的QFN封装以增强接地和散热

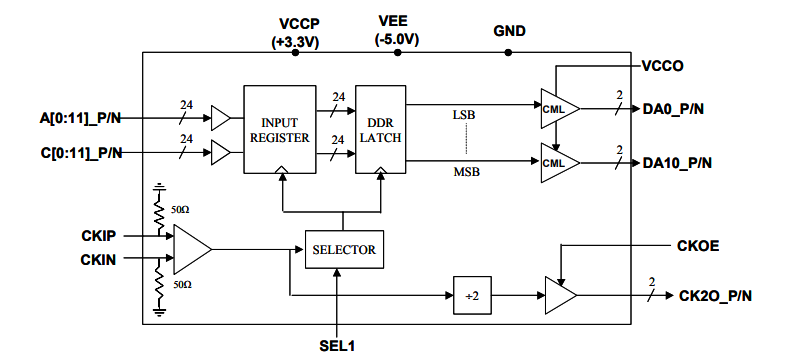

MX2412H描述
MX2412H相当于2:1多路复用器的高速12通道。双数据速率锁存器使12位差分数据输出的数据速率为时钟速率的两倍。输出驱动器的上拉电源VCCO可用于设置适合于最流行的高速接口标准，如CML或LVDS的输出电平。多路复用器可以是

时钟速率＞4 GHz。数字数据输入是具有片上100欧姆终端电阻的LVDS。控制引脚SEL1/SEL2选择最佳采样窗口，以适应48对输入数据的各种延迟。提供2分频时钟输出CK2O_P/N和采样相位选择(SEL1和SEL2)以优化采样相位相对于输入数据的对准。复位功能被提供给需要同步来自多个MX2412H芯片的输出的应用。CKOE引脚用于启用/禁用CK2O_P/N时钟输出的输出驱动器，而不中断内部操作，以便于系统应用。
