深入理解模数转换器(ADC)：采样率与分辨率的重要性

发布时间：2024-08-12 08:56:22 浏览：6434

　　模数转换器(ADC)在数字系统中扮演关键角色，特别是在物联网应用中，它需要准确读取现实世界的模拟信号。本文将简要介绍ADC的工作原理、采样率和分辨率。

　　ADC的工作原理：

　　ADC将连续的模拟信号转换为离散的数字信号。这一过程包括采样、量化和编码。微控制器只能处理数字数据，因此ADC的转换至关重要。

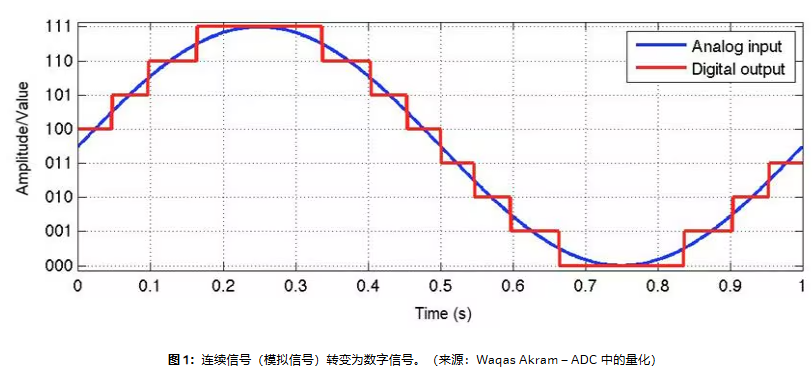

模拟信号转变为数字信号

　　采样率：

　　采样率(以SPS或Hz为单位)决定了ADC每秒采集的样本数。较高的采样率能处理更高的信号频率。采样率过低可能导致混叠现象，即数字信号无法准确反映原始模拟信号。根据奈奎斯特定理，采样率应至少是信号最高频率的两倍。

　　分辨率：

　　ADC的分辨率由其位长决定，位长越长，分辨率越高，数字信号越接近原始模拟信号。分辨率决定了ADC能够检测的最小电压变化。例如，12位ADC在5V基准电压下，步长约为1.22 mV，提供较高的精度。

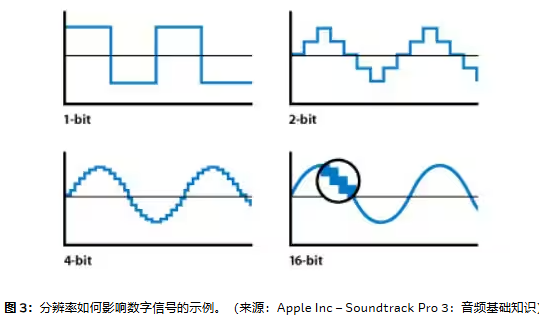

分辨率如何影响数字信号

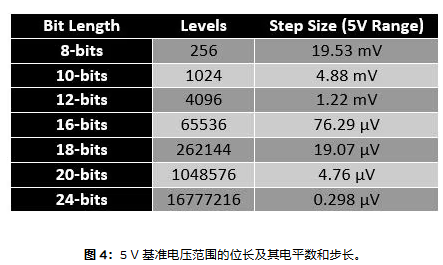

5V基准电压的位长、电平数、步长

　　ADI提供一系列高质量、高可靠性的 ADC，既可以是通用转换器，也可以是特殊用途转换器。例如：

　　ADI提供多种高质量、高可靠性的ADC，包括通用和特殊用途型号。以下是几个例子：

　　1. AD7175-2：

　　- 分辨率：24位

　　- 采样速率：250 kSPS

　　- 特点：低噪声、快速建立、多通道(2/4通道)，适用于低带宽输入。

　　- 应用：过程控制、温度和压力测量、医疗和科学仪器、色谱分析。

　　2. AD9680：

　　- 分辨率：14位

　　- 采样速率：1.25 GSPS

　　- 特点：宽全功率带宽，支持高达2 GHz的信号中频采样，适用于多频段接收机。

　　- 应用：通信、软件无线电、卫星接收机、仪器仪表、雷达。

　　3.AD7760：

　　- 分辨率：24位

　　- 采样速率：2.5 MSPS

　　- 特点：高性能Σ-Δ型ADC，2.5 MSPS时信噪比达100 dB，适用于高速数据采集。

　　- 应用：数据采集系统、振动分析、仪器仪表。

　　这些ADC均具有优异的性能和广泛的应用领域，满足不同行业的需求。
