DS875A—具有调幅调幅端口的直接数字频率合成器
发布时间：2018-09-12 11:12:48 浏览：1804
|
品牌
|
型号
|
货期
|
库存
|
|
EUVIS
|
DS875A
|
1周
|
23
|
|
如若您需要购买DS875A，请点击右侧客服联系我们！！！
|
关键特征
集成FM，PM和AM功能在一个芯片中适用于直接极性调制或QAM应用
24位频率调谐字
与频率/幅度字输入同步的8位相位调制输入
与频率/相位字输入同步的8位调幅输入
12位ROM相位地址解析
具有11位线性的片上DAC
时钟速率高达2.5 GHz
模拟输出可在正常保持格式和归零格式之间选择。
正弦波产生高达1.2 GHz的第一奈奎斯特波段正常保持模式或3.7 GHz的第三奈奎斯特频段返回到零模式。
在2.5 GHz时钟速率下宽带最差SFDR＞50 dBC（DC到1.2-GHz第一奈奎斯特带宽）
50个后端的互补模拟波形输出
同步芯片/N同步多芯片应用
SCOCOP提供数据加载和同步选通信号的参考。
LVTTL/CMOS频率字和相位调制字数字输入
异步复位（RST）PIN启动由相位位输入设置的启动相位状态
·选通输入（STRBUP/N）以更新DAC输出的频率字、相位字和幅度字
●宽数据加载窗口允许由存储器、微控制器、FPGA或DSP芯片控制DS875A，以便最快地更新频率字和/或相位字，最快可达8个时钟周期，而不会在频率或相位转换期间发生时钟滑移或故障
3.9瓦的功耗与单-5V电源
64引脚QFN封装
描述

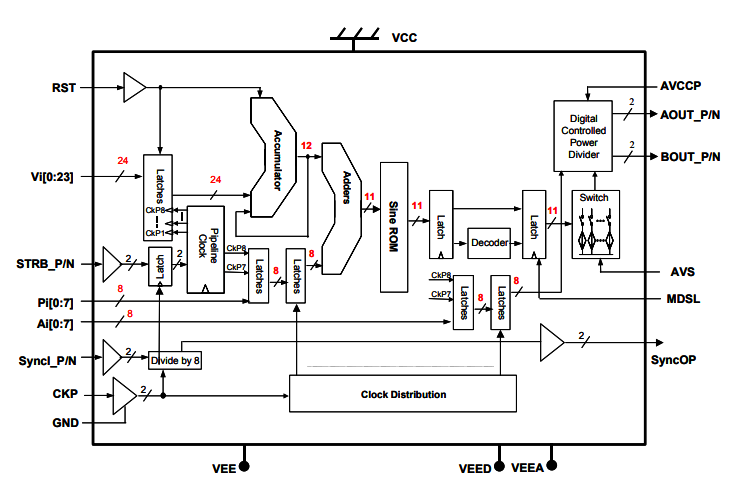

DS875A是一种高速直接数字合成器（DDS），具有相位调制和幅度调制输入端口，设计用于直接极性调制或QAM应用。它具有24位的频率调谐分辨率，8位的相位调制输入和8位的幅度调制输入。内部ROM具有12位的相位分辨率，内部DAC具有11位的幅度分辨率。DAC的模拟输出可以在正常保持模式（对于第一奈奎斯特频带）和返回到零模式（对于第一、第二和第三奈奎斯特频带）操作之间进行选择。正弦波可以用DAC的正常保持模式产生接近1.2GHz(以2.5GHz时钟速率)的第一奈奎斯特频带，或者用DAC的归零模式产生大约3.7GHz的第三奈奎斯特频带。初始相位可以重置到由相位比特输入决定的任何程度，以开始。该芯片有一对互补模拟输出50Ω后端。DAC模拟输出由8位数字输入数字控制到256级。输出波形的频率可以由24个频率控制位Vi [0:23 ]来控制。输出波形的相位可以由8位PI[0:7]相位调制输入调制，并且模拟输出可以由8位AI [0:7]调制。调幅输入。该DS875 A接受单端时钟输入，并具有50 -片上芯片后端接地。频率字、相位字和振幅字输入都接受LVTTL/CMOS输入电平。差分同步输入SyncI_P/N为多个芯片应用提供同步，并且以相同相位的同步输出启动每个芯片，SyncOP准备接受频率字、相位字、振幅字和选通输入。同步选通输入由内部产生的分频8时钟锁存，这些时钟也被发送到输出引脚同步码。同步器。可以用作基准，将频率字、相位字、振幅字和选通信号输入定时对准同步到内部除以8时钟，以便正确锁存所有输入。复位是异步的，以最小化模拟输出的时钟延迟的有效性。对内部定时进行了优化，以避免在频率字和/或相位、振幅字转换期间或复位之后的时钟滑动。DAC的模拟输出可以在正常保持模式（对于第一奈奎斯特频带）或归零模式（对于第一、第二和第三奈奎斯特频带）操作之间选择。结合可选择滤波器，可以产生从DC到第三奈奎斯特频带的超宽带信号。只有一个5V电源是必需的。
