DS872——高速啁啾直接数字频率合成器

发布时间：2018-09-12 11:25:04 浏览：1570

品牌	型号	货期	库存
EUVIS	DS872	1周	25

如若您需要购买DS872，请点击右侧客服联系我们！！！

DS872关键特征

32位频率调谐字
13位ROM相位地址解析
片上11位DAC
时钟速率高达3.2 GHz
可在正常保持格式和归零格式之间选择的模拟输出
正弦波产生高达1.5 GHz的第一奈奎斯特波段正常保持模式或4.5 GHz的第三奈奎斯特频段返回到零模式。
在3 GHz时钟速率下宽带最差SFDR＞50 dBC（DC至1.5GHz带宽）
50个后端的互补模拟波形输出
同步芯片/N同步多芯片应用
SyCOOYP/N为数据加载和同步选通信号提供参考。
LVTTL/CMOS数字模式控制输入
异步复位（RST）引脚启动第0阶段启动状态
·频闪输入（STRBUP/N）以更新频率字和DAC输出频率
宽数据加载窗口允许DS872由存储器、微控制器、FPGA或DSP芯片控制，以在频率转换期间快速地更新频率字，而无需时钟滑动或毛刺。
3.6瓦的功耗与单-5V电源

64引脚QFN封装

描述

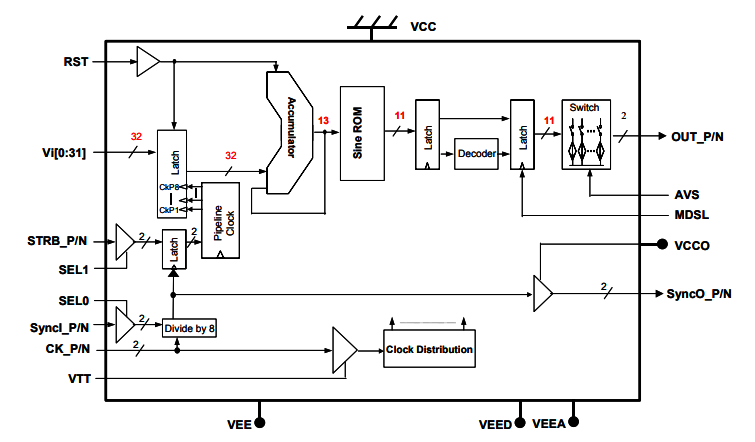

DS872是一种高速直接数字合成器（DDS），频率调谐分辨率为32位，ROM相位分辨率为13位，DAC幅度分辨率为11位。DAC的模拟输出可以在正常保持模式（对于第一奈奎斯特频带）和返回到零模式（对于第一、第二和第三奈奎斯特频带）操作之间进行选择。正弦波可以用DAC的NormalHold模式产生接近1.5GHz(以3GHz时钟速率)的第一奈奎斯特频带，或者用DAC的Re.-to-Zero模式产生约4.5GHz的最多第三奈奎斯特频带。初始阶段可以重置为零度开始。该芯片有一对互补模拟输出50Ω后端。输出波形的频率可以由三十二个频率控制位控制，VI[0:31]。DS872接受差分时钟输入或单端时钟输入，并且具有具有用户定义的阈值的50_片上后端子。频率分辨率位接受LVTTL或CMOS输入电平。差分同步输入SyncI_P/N为多个芯片应用提供同步，并且启动每个芯片准备接受频率字输入。同步选通输入由内部产生的8分频时钟的过渡边锁存，这些时钟也被发送到输出管脚SyncO_P/N。SyncO_P/N.可以用作参考来同步频率字和选通信号输入定时与内部分频8c的对准。锁闩正确。复位是异步的，以最小化模拟输出的时钟延迟的有效性。优化内部时序以避免频率字过渡或复位后的时钟滑动。只需要一个5V的电源。
