​CMPA901A020 X波段功率放大器CREE

发布时间：2023-11-13 17:08:10     浏览：627

Wolfspeed的CMPA901A020已封装数据；20WHPA通过Wolfspeed的高精度；0.15umGaNonSiC制作工艺。CMPA901A020的频率范围为9-10GHz，针对海域气象卫星等脉冲雷达应用领域。具备3级增益值；CMPA901A020高性能放大器具备>30dB的大信号增益值；可能会减少传输数据BOM数值；>50%的效率可实现相对较低的系统直流稳压电源需求并优化系统热管理解决方案。CMPA901A020选用中小型6x6mm塑料包裹成型QFN封装数据；CMPA901A020还具备缩减电路板空间要求及高吞吐量生产设备。

特征

频率范围：9–10GHz

Psat>20W

PAE>45%

LS增益值>30dB

6×6mm包裹成型QFN

优势

减少系统成本费用

缩减电路板使用面积

应用领域

X波段脉冲雷达

海域气象雷达

军用卫星

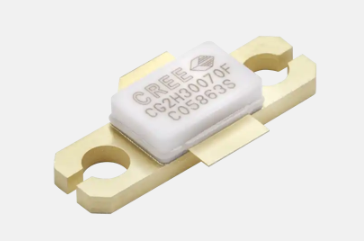

CREE (23).png

Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CMPA901A020S-AMP1

GaN on SiC

9 GHz

10 GHz

35 W

30 dB

45%

28 V

Packaged MMIC

Plastic

CMPA901A020S

GaN on SiC

9 GHz

10 GHz

35 W

30 dB

45%

28 V

Packaged MMIC

Plastic
