​CHA3024-QGG低噪声放大器UMS

发布时间：2023-11-13 17:09:32     浏览：968

UMS的CHA3024-QGG具有可调增益控制（AGC）基于的分布式低噪声放大器，频率范围在2和22GHZI之间。CHA3024-QGG广泛用于各种应用，例如X波段和Ku波段点对点无线通信和雷达系统测试设备。

CHA3024-QGG电源电路应用0。15umgate尺寸PHEMT工艺技术，根据基板的通孔、空气桥与光刻技术。

CHA3024-QGG以满足ROHS要求的SMD封装提供。


主要特征

宽带性能：2-22GHZ

典型线性增益值：15db

Vg2高至30dbAGC

P1db:18db

Psat20dbm

OIP3:28db

典型相位噪声：3db

直流电偏置电压：Vd=5Vd=100MAVg1=-0.3V，Vg2=1.7V。

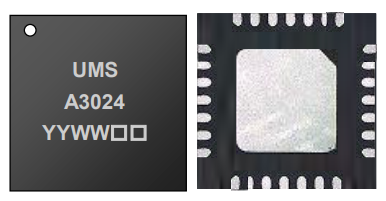

28LQFN5x5

MSL3
