2路功率分配器和组合器PLH系列MCLI
发布时间：2023-09-19 16:42:56 浏览：713

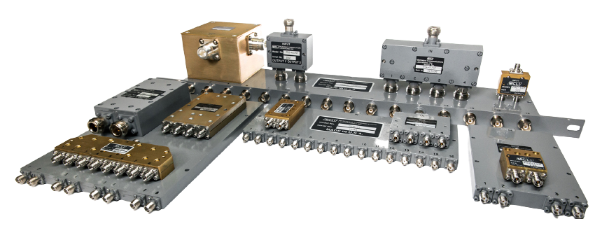

MCLI具备高宽比安全可靠、规格尺寸优异的功率分配器和组合器，2路功率分配器和组合器PLH系列具备光纤宽带频率范围、高隔离度、低插入损耗、低VSWR、低功率和高功率解决方案，而且可以通过不同的材料性能（例如带状线、微带线和集总元件技术应用）来支持多种需求及应用。
特征
具备倍频程、特殊频率段、多频率段和超宽频型号规格
稳固的构建构造保障稳定性可靠
提供各种存货型号和产品定制
MCLI公司位于美国佛罗里达，是知名的射频微波无源和有源器件制造商。MCLI公司以其快速高效的制程和原材料库存优势，可以实现快速生产制造。MCLI公司符合ISO 9001:2000认证标准，并通过MIL-I-45208和MIL-Q-9858A认证。
深圳市立维创展科技有限公司，授权代理销售MCLI产品，欢迎客户咨询。
详情了解MCLI产品请点击：http://www.leadwaytk.com/brand/49.html
型号 ＃ | 频率范围 (GHz) | 插入损耗(dB) | 隔离度 (dB) | 驻波比 | 幅度 平衡 | 相位 平衡 | 平均 功率 (W) |
MIN | MAX | In | Out |
PLH2-33 | 0.00001 | 0.25 | 1.5 | 18 | 1.40:1 | 1.40:1 | ±0.6dB | ±8° | 100 |
|
PLH2-55 | 0.00001 | 0.4 | 0.6 | 15 | 1.50:1 | 1.50:1 | ±0.35dB | ±8° | 100 |
|
PLH2-34 | 0.0001 | 0.02 | 0.2 | 20 | 1.20:1 | 1.20:1 | ±0.1dB | ±5° | 400 |
|
PLH2-35 | 0.0001 | 0.25 | 0.6 | 15 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 100 |
|
PLH2-36 | 0.0005 | 0.0017 | 0.15 | 25 | 1.20:1 | 1.20:1 | ±0.2dB | ±4° | 100 |
|
PLH2-24-3k | 0.001 | 0.03 | 0.1 | 20 | 1.25:1 | 1.25:1 | ±0.1dB | ±2° | 3000 |
|
PLH2-37 | 0.001 | 0.03 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 200 |
|
PLH2-38 | 0.001 | 0.05 | 0.2 | 20 | 1.25:1 | 1.25:1 | ±0.1dB | ±3° | 2000年 |
|
PLH2-24-12k | 0.0015 | 0.03 | 0.2 | 20 | 1.25:1 | 1.25:1 | ±0.2dB | ±5° | 12500 |
|
PLH2-24 | 0.0015 | 0.03 | 0.2 | 20 | 1.30:1 | 1.30:1 | ±0.1dB | ±5° | 500 |
|
PLH2-24-6k | 0.0015 | 0.03 | 0.2 | 20 | 1.25:1 | 1.25:1 | ±0.1dB | ±5° | 6000 |
|
PLH2-24-10k | 0.0015 | 0.03 | 0.2 | 20 | 1.25:1 | 1.25:1 | ±0.1dB | ±3° | 10000 |
|
PLH2-8 | 0.002 | 0.032 | 0.1 | 20 | 1.30:1 | 1.30:1 | ±0.1dB | ±5° | 1000 |
|
PLH2-13 | 0.002 | 0.03 | 0.3 | 25 | 1.25:1 | 1.25:1 | ±0.2dB | ±6° | 1200 |
|
PLH2-30 | 0.002 | 0.05 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±4° | 200 |
|
PLH2-20 | 0.005 | 0.5 | 0.8 | 18 | 1.40:1 | 1.40:1 | ±0.5dB | ±5° | 50 |
|
PLH2-2 | 0.01 | 0.5 | 0.5 | 20 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 200 |
|
PLH2-2/200/NF | 0.01 | 0.5 | 0.5 | 20 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 200 |
|
PLH2-7 | 0.01 | 0.5 | 0.4 | 20 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 500 |
|
PLH2-29 | 0.01 | 1.0 | 0.75 | 20 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 25 |
|
PLH2-29/NF | 0.01 | 1.0 | 0.75 | 20 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 25 |
|
PLH2-9-600 | 0.02 | 0.1 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 600 |
|
PLH2-9-1600 | 0.02 | 0.1 | 0.2 | 20 | 1.20:1 | 1.20:1 | ±0.1dB | ±5° | 1600 |
|
PLH2-2/SMA | 0.02 | 0.5 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±3° | 100 |
|
PLH2-3 | 0.02 | 1.0 | 0.65 | 18 | 1.50:1 | 1.50:1 | ±0.3dB | ±5° | 100 |
|
PLH2-3-50 | 0.02 | 1.0 | 0.85 | 18 | 1.45:1 | 1.45:1 | ±0.3dB | ±5° | 50 |
|
PLH2-3-150 | 0.02 | 1.0 | 0.85 | 18 | 1.50:1 | 1.50:1 | ±0.5dB | ±5° | 150 |
|
PLH2-3-500 | 0.02 | 1.0 | 0.6 | 15 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 500 |
|
PLH2-3-1000 | 0.02 | 1.0 | 0.8 | 18 | 1.40:1 | 1.40:1 | ±0.3dB | ±5° | 1000 |
|
PLH2-5 | 0.02 | 0.22 | 0.4 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±4° | 200 |
|
PLH2-9 | 0.02 | 0.1 | 0.25 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±4° | 200 |
|
PLH2-23 | 0.02 | 0.5 | 0.5 | 25 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 25 |
|
PLH2-23-100 | 0.02 | 0.5 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±3° | 100 |
|
PLH2-23-100/NF | 0.02 | 0.5 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±3° | 100 |
|
PLH2-23-200 | 0.02 | 0.5 | 0.35 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 200 |
|
PLH2-23-500 | 0.02 | 0.5 | 0.5 | 25 | 1.25:1 | 1.25:1 | ±0.2dB | ±5° | 500 |
|
PLH2-23-1500 | 0.02 | 0.5 | 0.5 | 15 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 1500 |
|
PLH2-52 | 0.02 | 2.0 | 1.2 | 15 | 1.70:1 | 1.70:1 | ±0.3dB | ±5° | 5 |
|
PLH2-31 | 0.03 | 0.088 | 0.35 | 35 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 100 |
|
PLH2-31-300 | 0.03 | 0.088 | 0.2 | 20 | 1.30:1 | 1.30:1 | ±0.3dB | ±5° | 300 |
|
PLH2-32 | 0.03 | 0.4 | 0.4 | 20 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 300 |
|
PLH2-53 | 0.03 | 0.52 | 0.5 | 15 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 1500 |
|
PLH2-15 | 0.08 | 1.0 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 500 |
|
PLH2-15-1k | 0.08 | 1.0 | 0.5 | 18 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 1000 |
|
PLH2-11 | 0.088 | 0.108 | 0.3 | 15 | 1.25:1 | 1.25:1 | ±0.1dB | ±5° | 1000 |
|
PLH2-10 | 0.1 | 0.5 | 0.5 | 20 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 25 |
|
PLH2-10-1k | 0.1 | 0.5 | 0.25 | 23 | 1.20:1 | 1.20:1 | ±0.15dB | ±5° | 1000 |
|
PLH2-10-2k | 0.1 | 0.5 | 0.25 | 20 | 1.20:1 | 1.20:1 | ±0.15dB | ±5° | 2000年 |
|
PLH2-10-50 | 0.1 | 0.5 | 0.5 | 25 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 50 |
|
PLH2-10-500 | 0.1 | 0.5 | 0.4 | 20 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 500 |
|
PLH2-10-1500 | 0.1 | 0.5 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.1dB | ±5° | 1500 |
|
PLH2-10/NF | 0.1 | 0.5 | 0.25 | 23 | 1.20:1 | 1.20:1 | ±0.15dB | ±5° | 1000 |
|
PLH2-21 | 0.15 | 0.9 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 200 |
|
PLH2-39 | 0.2 | 0.4 | 0.25 | 20 | 1.40:1 | 1.40:1 | ±0.15dB | ±3° | 500 |
|
PLH2-40 | 0.2 | 2.5 | 0.65 | 15 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 200 |
|
PLH2-500/NF | 0.2 | 0.5 | 0.35 | 20 | 1.30:1 | 1.30:1 | ±0.1dB | ±5° | 500 |
|
PLH2-41 | 0.225 | 0.4 | 0.3 | 25 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 200 |
|
PLH2-61 | 0.28 | 0.32 | 0.25 | 21 | 1.20:1 | 1.20:1 | ±0.15dB | ±5° | 800 |
|
PLH2-42 | 0.4 | 1.0 | 0.5 | 18 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 200 |
|
PLH2-43 | 0.45 | 2.0 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 100 |
|
PLH2-17 | 0.5 | 2.5 | 0.4 | 15 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 200 |
|
PLH2-17/S | 0.5 | 2.5 | 0.4 | 15 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 200 |
|
PLH2-12 | 0.5 | 1.0 | 0.2 | 18 | 1.50:1 | 1.50:1 | ±0.15dB | ±3° | 1000 |
|
PLH2-54 | 0.5 | 1.0 | 0.75 | 20 | 1.35:1 | 1.35:1 | ±0.35dB | ±5° | 200 |
|
PLH2-22-500/D | 0.69 | 2.5 | 3.3 | 不适用 | 不适用 | 不适用 | 不适用 | ±5° | 500 |
|
PLH2-6 | 0.8 | 1.0 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.25dB | ±5° | 200 |
|
PLH2-25 | 0.8 | 2.0 | 0.4 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 200 |
|
PLH2-26 | 0.8 | 3.0 | 0.4 | 15 | 1.35:1 | 1.35:1 | ±0.25dB | ±5° | 200 |
|
PLH2-27 | 0.8 | 4.2 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 150 |
|
PLH2-27-250 | 0.8 | 4.2 | 0.5 | 15 | 1.40:1 | 1.40:1 | ±0.25dB | ±5° | 250 |
|
PLH2-28 | 0.8 | 5.0 | 0.6 | 15 | 1.35:1 | 1.35:1 | ±0.3dB | ±5° | 150 |
|
PLH2-19 | 1.0 | 2.0 | 0.25 | 15 | 1.40:1 | 1.40:1 | ±0.1dB | ±5° | 600 |
|
PLH2-60 | 1.0 | 2.0 | 0.25 | 15 | 1.40:1 | 1.40:1 | ±0.1dB | ±5° | 300 |
|
PLH2-45 | 1.02 | 1.04 | 0.25 | 18 | 1.25:1 | 1.25:1 | ±0.1dB | ±5° | 200 |
|
PLH2-46 | 1.2 | 1.4 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.15dB | ±5° | 500 |
|
PLH2-16 | 1.6 | 1.9 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±5° | 150 |
|
PLH2-16/NFI/SMO | 1.6 | 1.9 | 0.25 | 15 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 100 |
|
PLH2-47 | 1.75 | 1.85 | 0.3 | 20 | 1.25:1 | 1.25:1 | ±0.15dB | ±5° | 50 |
|
PLH2-48 | 1.8 | 2.0 | 0.25 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±6° | 100 |
|
PLH2-1 | 1.85 | 1.99 | 0.3 | 20 | 1.30:1 | 1.30:1 | ±0.2dB | ±6° | 250 |
|
PLH2-56/NF | 2.0 | 6.0 | 0.5 | 15 | 1.50:1 | 1.50:1 | ±0.25dB | ±5° | 500 |
|
PLH2-49 | 2.0 | 4.0 | 0.5 | 15 | 1.35:1 | 1.35:1 | ±0.2dB | ±5° | 20 |
|
PLH2-51 | 3.1 | 3.5 | 0.4 | 20 | 1.40:1 | 1.40:1 | ±0.2dB | ±5° | 300 |
|
