Mi-Wave交叉导轨定向耦合器
发布时间：2023-09-19 16:46:40 浏览：686

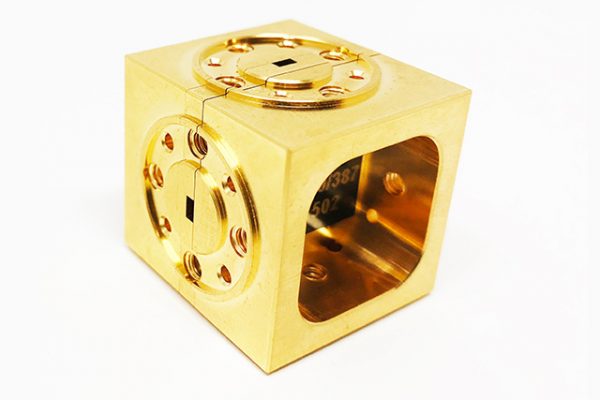

Mi-Wave的564系列交叉导耦合器一般由相互相切的波导组合而成，根据中小型耦合槽衔接，耦合槽的规格、位置与方向决定着设备的耦合和全局性。所有的端口均适合于采样或注入能量，并清晰地标识以提示耦合方向。
应用领域
564系列交叉导定向耦合器提供一种有效的方法来采样功率或者把信号导入波导光纤传输。
特征
•全波段操控
•规格紧凑型
•低驻波比
•稳固的构造
应用领域
•检测系统
•发射装置应用/假负载
•通讯卫星
•微波功放器
•源均衡性
•5G和6G
Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.
深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。
详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html
模型 | 波段 | 频率 （GHz） | 耦合值 （dB） | 方向性 （dB） | 驻波比 | 重量 （盎司） | RF端口 |
564K-16-595 | K波段 | 18-26.5 | 16 | 15 | 1.15 | 2 | WR-42 波导，UG-595 |
564K-20-595 | K波段 | 18-26.5 | 20 | 15 | 1.15 | 2 | WR-42 波导，UG-596 |
564K-30-595 | K波段 | 18-26.5 | 30 | 15 | 1.15 | 2 | WR-42 波导，UG-597 |
564K-40-595 | K波段 | 18-26.5 | 40 | 15 | 1.15 | 2 | WR-42 波导，UG-598 |
564K-50-595 | K波段 | 18-26.5 | 50 | 15 | 1.15 | 2 | WR-42 波导，UG-599 |
564A-16/599 | Ka波段 | 26.5-40 | 16 | 15 | 1.15 | 2 | WR-28 波导，UG-599 |
564A-20/599 | Ka波段 | 26.5-40 | 20 | 15 | 1.15 | 2 | WR-28 波导，UG-599 |
564A-30/599 | Ka波段 | 26.5-40 | 30 | 15 | 1.15 | 2 | WR-28 波导，UG-599 |
564A-40/599 | Ka波段 | 26.5-40 | 40 | 15 | 1.15 | 2 | WR-28 波导，UG-599 |
564A-50/599 | Ka波段 | 26.5-40 | 50 | 15 | 1.15 | 2 | WR-28 波导，UG-599 |
564B-16/383 | Q带 | 33-50 | 16 | 15 | 1.15 | 2 | WR-22 波导、UG-383 |
564B-20/383 | Q带 | 33-50 | 20 | 15 | 1.15 | 2 | WR-22 波导、UG-383 |
564B-30/383 | Q带 | 33-50 | 30 | 15 | 1.15 | 2 | WR-22 波导、UG-383 |
564B-40/383 | Q带 | 33-50 | 40 | 15 | 1.15 | 2 | WR-22 波导、UG-383 |
564B-50/383 | Q带 | 33-50 | 50 | 15 | 1.15 | 2 | WR-22 波导、UG-383 |
564U-16/383 | U波段 | 40-60 | 16 | 15 | 1.15 | 2 | WR-19 波导，UG-383 |
564U-20/383 | U波段 | 40-61 | 20 | 15 | 1.15 | 2 | WR-19 波导，UG-383 |
564U-30/383 | U波段 | 40-62 | 30 | 15 | 1.15 | 2 | WR-19 波导，UG-383 |
564U-40/383 | U波段 | 40-63 | 40 | 15 | 1.15 | 2 | WR-19 波导，UG-383 |
564U-50/383 | U波段 | 40-64 | 50 | 15 | 1.15 | 2 | WR-19 波导，UG-383 |
564V-16/385 | V带 | 50-75 | 16 | 15 | 1.2 | 3 | WR-15 波导，UG-385 |
564V-20/385 | V带 | 50-75 | 20 | 15 | 1.2 | 3 | WR-15 波导，UG-385 |
564V-30/385 | V带 | 50-75 | 30 | 15 | 1.2 | 3 | WR-15 波导，UG-385 |
564V-40/385 | V带 | 50-75 | 40 | 15 | 1.2 | 3 | WR-15 波导，UG-385 |
564V-50/385 | V带 | 50-75 | 50 | 15 | 1.2 | 3 | WR-15 波导，UG-385 |
564E-16/387 | E波段 | 60-90 | 16 | 15 | 1.2 | 3 | WR-12 波导，UG-387 |
564E-20/387 | E波段 | 60-91 | 20 | 15 | 1.2 | 3 | WR-12 波导，UG-387 |
564E-30/387 | E波段 | 60-92 | 30 | 15 | 1.2 | 3 | WR-12 波导，UG-387 |
564E-40/387 | E波段 | 60-93 | 40 | 15 | 1.2 | 3 | WR-12 波导，UG-387 |
564E-50/387 | E波段 | 60-94 | 50 | 15 | 1.2 | 3 | WR-12 波导，UG-387 |
564W-16/387 | W波段 | 75-110 | 16 | 15 | 1.2 | 3 | WR-10 波导，UG-387 |
564W-20/387 | W波段 | 75-111 | 20 | 15 | 1.2 | 3 | WR-10 波导，UG-387 |
564W-30/387 | W波段 | 75-112 | 30 | 15 | 1.2 | 3 | WR-10 波导，UG-387 |
564W-40/387 | W波段 | 75-113 | 40 | 15 | 1.2 | 3 | WR-10 波导，UG-387 |
564W-50/387 | W波段 | 75-114 | 50 | 15 | 1.2 | 3 | WR-10 波导，UG-387 |
564F-16/387 | F波段 | 90-140 | 16 | 15 | 1.2 | 3 | WR-08 波导，UG-387 |
564F-20/387 | F波段 | 90-141 | 20 | 15 | 1.2 | 3 | WR-08 波导，UG-387 |
564F-30/387 | F波段 | 90-142 | 30 | 15 | 1.2 | 3 | WR-08 波导，UG-387 |
564F-40/387 | F波段 | 90-143 | 40 | 15 | 1.2 | 3 | WR-08 波导，UG-387 |
564F-50/387 | F波段 | 90-144 | 50 | 15 | 1.2 | 3 | WR-08 波导，UG-387 |
564D-16/387 | D波段 | 110-170 | 16 | 14 | 1.5 | 3 | WR-6 波导，UG-387 |
564D-20/387 | D波段 | 110-170 | 20 | 14 | 1.5 | 3 | WR-6 波导，UG-387 |
564D-30/387 | D波段 | 110-170 | 30 | 14 | 1.5 | 3 | WR-6 波导，UG-387 |
564D-40/387 | D波段 | 110-170 | 40 | 14 | 1.5 | 3 | WR-6 波导，UG-387 |
564D-50/387 | D波段 | 110-170 | 50 | 14 | 1.5 | 3 | WR-6 波导，UG-387 |
