​XC9224系列降压DC/DC转换器TOREX

发布时间：2023-08-30 16:39:49     浏览：1593

TOREX的XC9224系列同步整流降压DC/DC转换器，配置了0.21Ω(TYP.)P端面驱动三极管和同步整流0.23Ω(TYP.)N端面开关器件。通过减少内嵌三极管的通断特性阻抗，可以获得高效率,相对稳定的，高至1.0A的电流量。

由于开关频率高至1MHz和2MHz，可以考虑中小型功率电感。因此，XC9224系列降压DC/DC转换器适用于有限高或者需要不占用空间的应用。当电源电流量限制不同比如USB和AC适配器，芯片的电流量限制值可以考虑1.5A(MIN.)当LIM管脚置高，还可以选择0.5A(MIN.)当LIM管脚置低。通过MODE/SYNC管脚，XC9224系列降压DC/DC转换器可以考虑稳定PWM控制方式或者自动选择限流PFM/PWM控制方式。为了避免开关噪声，XC9224系列降压DC/DC转换器能通过MODE/SYNC管脚同步外部时钟信号，该时钟信号的工作频段是内部时钟信号的±25%。

为了避免芯片被烧坏，XC9224系列降压DC/DC转换器配置了3种保护装置：积分保护，超温关闭，过流保护。具备内置UVLO（欠压锁闭）性能，当输入电压降至1.8V或更低时候，内部的P端面开关器件会被强制性关闭。

XC9224系列降压DC/DC转换器能通过外置式电阻器检测任意电流电压。


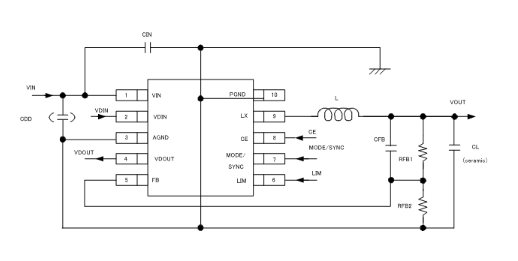

特征

工作电压范围：2.5V～6.0V

输出电压范围：0.9V～VIN(可通过0.8V[±2%]参考电压和分压电阻自由设定)

工作频段：1MHz,2MHz(±15%)

输出电流：1.0A

最大限制电流：0.6A(MIN.)0.9A(MAX.)LIM端子=“L”；1.2A(MIN.)2.0A(MAX.)LIM端子=“H”

控制方法：PWM/PFM外部切换控制,同步外部时钟信号

保护电路：过热关断,积分闩锁方式(限定过电流),短路保护

带软启动：1ms(TYP.)

电压监测器 ：0.712V检测

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html



型号

Type

Reference Voltage

Oscillation Frequency

Packages

XC9224B081AR-G

Transistor built-in with current Limit

0.8V

1MHz

MSOP-10

XC9224B081DR-G

Transistor built-in with current Limit

0.8V

1MHz

USP-10B

XC9224B082AR-G

Transistor built-in with current Limit

0.8V

2MHz

MSOP-10

XC9224B082DR-G

Transistor built-in with current Limit

0.8V

2MHz

USP-10B
