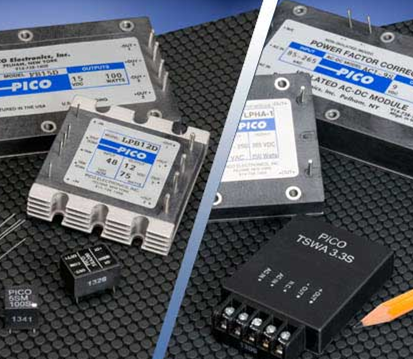

HPC系列高功率DC-DC转换器PICO
发布时间：2023-09-04 16:40:26 浏览：890
PICO HPC系列高功率DC-DC转换器支持100-180VDC的宽输入电压，同时保持平衡的输出。HPC系列高功率DC-DC转换器具备全方位的过电压、过温和持续过流保护性能。
HPC系列高功率DC-DC转换器双隔离输出的可使用性、超小型及其并行处理性能作为标准性能应该会减少客户的设计和器件成本费用，而稳固工作频率使用有利于并行连接来满足较高的功率需求。
HPC系列高功率DC-DC转换器在美国组合拼装，具备PICO质量和精选器件，使其可以满足更加严格商业需求。
特征：
双隔离输出
过流保护
输入电压保护
热，温度保护。关闭
线路调整
负载调整率
不需要外部器件
高密度、高效率设计
远程设置
修剪性能
稳固工作频率-100Khtz
典型特征：
工作频率：100Khtz
基材：最高。+85°C
操作温度：最低温。0°C环境温度，最高值+85°C基材温度
测试要求：25°C环境
温度隔离基座输入：2000VDC
隔离输入输出：2000VDC
到底座的隔离输出：1000VDC
存放温度：-55°C至+105°C
深圳市立维创展科技是PICO公司的分销商。提供进口PICO电源模块、军用电源模块、高压电源模块、小型变压器、MIL-PRF-21038/27规格变压器、脉冲变压器、400 MHz电力变压器、MIL-STD-1553接口变压器、音频变压器、功率电感、微型功率电感、EMI电感、薄DC-直流电源模块、军用DC-DC电源模块、砖块DC-DC电源模块、高压DC-DC、AC-DC电源模块、开关直流电源模块、隔离电源模块、航空电源模块等功能电源模块和功率转换器。原装产品进口，质量保证，欢迎咨询。
详情了解PICO电源模块请点击：http://www.leadwaytk.com/brand/15.html
系列 HPC 单 200 瓦输入 100-180 VDC |
PICO
零件 | 输入
电压
范围
（V DC） | 输出
电压
（V DC） | 最大限度
输出
功率
（W） | EFF.
满载
典型
(%) | 最大限度
负载
调节率
(%) | 最大限度 满载时的
线路
调整率 (%) | 输出
电压
纹波
（满载）
1-1MHz BW
(MV PP) | 输出
电压
容差
(± %) |
10-50% | 50-100% | 100-150 | 150-180 |
HPC3.3S | 100-180 | 3.3 | 75 | 71 | 1.50 | 1.50 | 1.25 | 1.25 | 50 | 1.5 |
HPC5S | 100-180 | 5 | 100 | 76 | 1.25 | 1.25 | 1.00 | 1.00 | 50 | 1.5 |
HPC5.2S | 100-180 | 5.2 | 100 | 76 | 1.25 | 1.25 | 1.00 | 1.00 | 50 | 1.5 |
HPC9S | 100-180 | 9 | 150 | 80 | 1.25 | 1.25 | 1.00 | 1.00 | 50 | 1.0 |
HPC12S | 100-180 | 12 | 200 | 83 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
HPC15S | 100-180 | 15 | 200 | 84 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
HPC24S | 100-180 | 24 | 200 | 86 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 0.75 |
HPC28S | 100-180 | 28 | 200 | 86 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 0.75 |
HPC48S | 100-180 | 48 | 200 | 86 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.50 |
HPC100S | 100-180 | 100 | 150 | 85 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.50 |
系列 HPC 双150 瓦输入 100-180 VDC |
PICO
零件 | 输入
电压
范围
（V DC） | 输出
电压
（V DC） | 最大限度
输出
功率
（W） | EFF.
满载
典型
(%) | 最大限度
负载
调节率
(%) | 最大限度 满载时的
线路
调整率 (%) | 输出
电压
纹波
（满载）
1-1MHz BW
(MV PP) | 输出
电压
容差
(± %) |
10-50% | 50-100% | 100-150 | 150-180 |
高性能计算5D | 100-180 | 5 | 50/50 | 76 | 1.25 | 1.25 | 1.00 | 1.00 | 50 | 1.5 |
HPC9D | 100-180 | 9 | 75/75 | 80 | 1.25 | 1.25 | 1.00 | 1.00 | 50 | 1.0 |
HPC12D | 100-180 | 12 | 75/75 | 83 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
HPC15D | 100-180 | 15 | 75/75 | 84 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
HPC24D | 100-180 | 24 | 75/75 | 86 | 0.75 | 0.75 | 0.75 | 0.75 | 50 | 0.75 |
HPC28D | 100-180 | 28 | 75/75 | 86 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 0.75 |
HPC48D | 100-180 | 48 | 75/75 | 85 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.50 |
高压系列PC 至 300 VDC - 150 瓦 - 输入 100 - 180 VDC |
PICO
零件 | 输入
电压
范围
(VDC) | 输出
电压
（直流） | 最大限度
输出
功率
（W） | EFF.@
满载典型
值
( %) | 最大限度 负载
调节率
(%) | 最大限度 满载时的线路
调整率(%) | 满载 输出 电压
纹波 1-1MHz BW ( %) | 输出
电压
容差
(±%) |
20 - 50% | 50 - 100% | 100 - 150 | 150 - 180 |
PC125S | 100 - 180 | 125 | 150 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC150S | 100 - 180 | 150 | 150 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC175S | 100 - 180 | 175 | 150 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC200S | 100 - 180 | 200 | 150 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC225S | 100 - 180 | 225 | 125 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC250S | 100 - 180 | 250 | 125 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC275S | 100 - 180 | 275 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PC300S | 100 - 180 | 300 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
