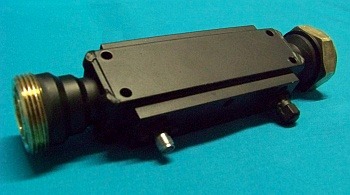

900瓦和1400瓦高功率双向耦合器ATM Microwave
发布时间：2023-07-21 16:52:20 浏览：1276
ATM Microwave定向耦合器能够满足分配或合成射频微波功率且具备定向耦合性能的微波射频器件。高功率双向耦合器是在主、副两端同轴电缆(通称主、副线)之间设计适宜的耦合架构组合而成。高功率双向耦合器选用同轴电缆、带状线、微带线、金属波导或介质波导等多种类型。
电气
射频连接器：输入/输出：7/16型母头；耦合臂：SMA(F)
射频功率：均值900瓦或1400瓦，最高值10KW。
耦合：30、40、50dB标准规定，+/-1.00dB，其它适用值
机械
架构：航天设计
连接器：7/16"母主线，SMA母耦合臂不锈钢板
表层处理：特殊的耐腐蚀性316不锈钢板环氧涂层IAWMIL-F-14072
ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.
深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
Freq.
(GHz) | Coup
dB
+/-
1.00 | Frq
Sns
+/-
dB | Dir
dB
min | Ins. Loss
(dB)* | VSWR
max. | Model No
900 Watts | Model No
1400 Watts |
Excl
Coup | True | Mn. | Sec |
0.50
-2.0 | 30
40
50 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP(7/16)72D-30F-30R
CHP(7/16)72D-40F-40R
CHP(7/16)72D-50F-50R | CHP(7/16)72D-1400-30F-30R
CHP(7/16)72D-1400-40F-40R
CHP(7/16)72D-1400-50F-50R |
0.86
-1.7 | 30
40
50 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)73L-30F-30R
CHP(7/16)73L-40F-40R
CHP(7/16)73L-50F-50R | CHP(7/16)73L-1400-30F-30R
CHP(7/16)73L-1400-40F-40R
CHP(7/16)73L-1400-50F-50R |
1.0
-2.0 | 30
40
50 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)73-30F-30R
CHP(7/16)73-40F-40R
CHP(7/16)73-50F-50R | CHP(7/16)73-1400-30F-30R
CHP(7/16)73-1400-40F-40R
CHP(7/16)73-1400-50F-50R |
2.0
-4.0 | 30
40
50 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)74-30F-30R
CHP(7/16)74-40F-40R
CHP(7/16)74-50F-50R | CHP(7/16)74-1400-30F-30R
CHP(7/16)74-1400-40F-40R
CHP(7/16)74-1400-50F-50R |
4.0
-8.0 | 30
40
50 | 1.0 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)75-30F-30R
CHP(7/16)75-40F-40R
CHP(7/16)75-50F-50R | CHP(7/16)75-1400-30F-30R
CHP(7/16)75-1400-40F-40R
CHP(7/16)75-1400-50F-50R |
1.0
-4.0 | 30
40
50 | 1.0 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.35 | 1.30 | CHP(7/16)73E-30F-30R
CHP(7/16)73E-40F-40R
CHP(7/16)73E-50F-50R | CHP(7/16)73E-1400-30F-30R
CHP(7/16)73E-1400-40F-40R
CHP(7/16)73E-1400-50F-50R |
0.8
-4.2 | 40
50 | 1.3 | 20 | 0.15
0.15 | 0.20
0.20 | 1.35 | 1.30 | CHP(7/16)72L-40F-40R
CHP(7/16)72L-50F-50R | CHP(7/16)72L-1400-40F-40R
CHP(7/16)72L-1400-50F-50R |
2.0
-8.0 | 30
40
50 | 0.8 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.40 | 1.30 | CHP(7/16)74F-30F-30R
CHP(7/16)74F-40F-40R
CHP(7/16)74F-50F-50R | CHP(7/16)74F-1400-30F-30R
CHP(7/16)74F-1400-40F-40R
CHP(7/16)74F-1400-50F-50R |
