​CMPA1842040 S/C波段宽带放大器CREE

发布时间：2023-07-13 16:55:31     浏览：991

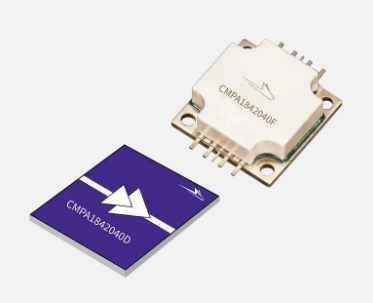

Wolfspeed的CMPA1842040是款45WMMICHPA，选用Wolfspeed高性能0.15umGaNonSiC制作工艺。CMPA1842040的频率范围为1.8-4.2GHz，兼容电子战技术应用。CMPA1842040可以实现45W的饱和输出功率和25dB大信号增益值，而且在CW操控下通常具备45%的功率额外效率。

CMPA1842040在更有针对性的窄带宽上提供优化的微波射频性能，使客户可以改善CMPA1842040新一代系统里的SWaP-C基准。


特性（标称值，25C）

Psat：45W

PAE：45%

LSG：24dB

S21：25dB

S11：-10dB

S22：-8dB

连续波操控

应用领域

电子战

CREE（科锐）成立于1987年，CREE科锐具备30多年的宽带GAP原材料和创新产品，CREE科锐是一个完整的设计合作伙伴，符合射频的需求，CREE科锐为行业内技术领先的机器设备提供更强的功率和更低的功能损耗。CREE科锐由最开始的GaN基材LED产品技术领先全世界，到微波射频与毫米波芯片产品，CREE科锐于2017年分离出微波射频品牌Wolfspeed，以宽带、大功率放大器产品为特色。

深圳市立维创展科技是CREE的经销商，拥有CREE微波器件优势供货渠道，并长期库存现货，以备中国市场需求。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html





Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CMPA1842040F

GaN on SiC

1.8 GHz

4.2 GHz

45 W

24 dB

45%

28 V

MMIC Bare Die

Flange

CMPA1842040D

GaN on SiC

1.8 GHz

4.2 GHz

45 W

25 dB

45%

28 V

MMIC Bare Die

Die
