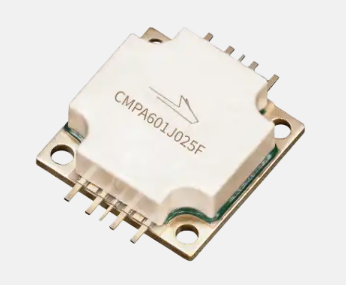

​CMPA601J025 C/X/Ku波段宽带放大器CREE

发布时间：2023-07-10 16:55:05     浏览：941

Wolfspeed的CMPA601J025是款25W MMIC HPA，选用CREE高性能0.15um GaN on SiC制作工艺。CMPA601J025系列频率范围为6–18GHz，兼容各种各样终端应用，例如电子战、测试设备、雷达探测和通用型放大器。CMPA601J025在CW使用下能实现25W的饱和输出功率、20dB的大信号增益值和20%的功率扩展效率。

CMPA601J025提供优异的网络带宽、射频性能和热管理系统，使客户能提高CREE新一代系统中SWaP-C标准。


特征

Psat：25瓦

PAE：20%

LSG：20dB

S21：30dB

S11：-10dB

S22：-8dB

连续波使用

应用领域

电子战

测试设备

雷达探测

宽带放大器

CREE（科锐）成立于1987年，CREE科锐具备30多年的宽带GAP原材料和创新产品，CREE科锐是一个完整的设计合作伙伴，符合射频的需求，CREE科锐为行业内技术领先的机器设备提供更强的功率和更低的功能损耗。CREE科锐由最开始的GaN基材LED产品技术领先全世界，到微波射频与毫米波芯片产品，CREE科锐于2017年分离出微波射频品牌Wolfspeed，以宽带、大功率放大器产品为特色。

深圳市立维创展科技是CREE的经销商，拥有CREE微波器件优势供货渠道，并长期库存现货，以备中国市场需求。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html



Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CMPA601J025D

GaN on SiC

6 GHz

18 GHz

25 W

30 dB

27%

22 V

MMIC Bare Die

Die

CMPA601J025F

GaN on SiC

6 GHz

18 GHz

25 W

20 dB

20%

28 V

Packaged MMIC

Flange
