20瓦封闭式底盘安装DC-DC转换器模块CINCON
发布时间：2023-07-07 16:52:00 浏览：1093

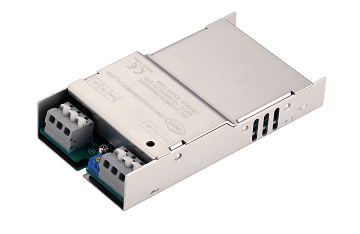

CINCON的EC7BW18ECRT/EDRT系列底盘安装式DC-DC转换器在直流电压为5、12、15、±12、±15、±24VDC时能够提供20w的输出功率。EC7BW18封闭式底盘安装DC-DC转换器模块具备10至160VDC（额定值72VDC）的宽（16:1）电压范围和3000VAC增强防护隔离。
EC7BW18封闭式底盘安装DC-DC转换器模块效率高达88%，规定在-40°C至100°C的环境温度内作业。极低的空载功能损耗（10mA），是能源核心系统的最佳解决方案。LED显示灯适用于启动开关。
EC7BW18封闭式底盘安装DC-DC转换器模块满足EN55032、EN55035、EN50155、EN45545、EN50121-3-2。标准管理性能包括负远程开/关逻辑和+15%、-20%可调直流电压（仅限单输出）。
EC7BW18封闭式底盘安装DC-DC转换器模块完全避免输入UVLO（欠压定位）、输入反极性、输出过电流、输出过电压和过温及其持续性短路条件。
EC7BW18ECRT/EDRT系列主要设计适用于24V、36V、48V、72V、96V、110V标称电压的普通铁路应用，同样适用于分布式电源系统架构、电信网络、电池使用设备及工业领域。
特征
效率高达88%
稳定工作频率
稳压电源输出
负逻辑性远程开/关
低空载功能损耗
全方面保护（OTP/OCP/OVP/UVLO）
3000VacI/O防护隔离
作业机壳温度-40至+100℃
直流模块UL62368-1第二次（增强绝缘）认证
满足EN55032/EN55035/EN50155/EN50121-3-2/EN45545-2
安全性能满足IEC/EN/UL62368-1
底盘安装，基材冷却
低浪涌电流
输入反接保护
EN50155ClassS3/ClassC2CriteriaA不具备外部电容器
输出LED显示灯
4.45”x2.33”x0.85”规格尺寸
深圳市立维创展科技是CINCON电源模块的代理经销商，提供CINCON电源模块的DC-DC转换器、AC-DC电源、LED电源等，产品原装进口，质量保障，极具价格优势，欢迎咨询
详情了解CINCON电源请点击：http://www.leadwaytk.com/article/2177.html
零件号 | 输入电压 | 输出电压 | 输出电流 | 空载输入电流 | 效率(％) | 输入/输出隔离电压 |
EC7BW18-72S05-ECRT | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-ECRT | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-ECRT | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-ECRT | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-ECRT | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-ECRT | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
EC7BW18-72S05-EDRT | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-EDRT | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-EDRT | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-EDRT | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-EDRT | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-EDRT | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
EC7BW18-72S05-ECRTP | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-ECRTP | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-ECRTP | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-ECRTP | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-ECRTP | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-ECRTP | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
EC7BW18-72S05-EDRTP | 10~160V | 5V | 4A | 8mA | 84 | 3000VAC |
EC7BW18-72S12-EDRTP | 10~160V | 12V | 1.67A | 10mA | 87 | 3000VAC |
EC7BW18-72S15-EDRTP | 10~160V | 15V | 1.33A | 10mA | 88 | 3000VAC |
EC7BW18-72D12-EDRTP | 10~160V | ±12V | ±0.833A | 10mA | 87 | 3000VAC |
EC7BW18-72D15-EDRTP | 10~160V | ±15V | ±0.667A | 10mA | 88 | 3000VAC |
EC7BW18-72D24-EDRTP | 10~160V | ±24V | ±0.417A | 10mA | 88 | 3000VAC |
