XC9213同步整流降压DC/DC控制器TOREX

发布时间：2023-06-30 16:58:42 浏览：884

TOREX的XC9213系列是内嵌bootstrap电源电路的N-ch&N-ch驱动器,同步整流,降压DC/DC控制器。无论负载选择哪种电容，包括低ESR电容，输出始终保持稳定性。

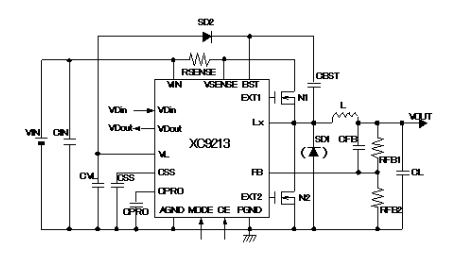

XC9213控制器需要采用数十毫欧的电阻(RSENSE)用作电流量感应式电阻，同时也能为应用低ESR电容实现相位补偿。此外，当电流检测到过载电流量就需要对限流同时用保护周期设置电容(CPRO)能够使输出关闭任意特定的周期。根据这个方面提供整体电源电路双重保障。

XC9213控制器根据1.0V(±2.0%)内部基准电压和外接分压电阻(RFB1,2)，输出电压能够在1.5V～15V范围之内任意设置。XC9213控制器根据使用MODE接线端子，同步整流PWM调整能够转换到非同步整流30mV(＝RSENSE两端电压)限流PFM/PWM自动调整调整。

XC9213控制器有个内嵌的电流电压检测器，用作检验由外置电阻设置的电流电压。

XC9213控制器当休眠时(CE＝“L”)，整体电源电路被关闭，消耗电流量降至4.0μA或更小。

特征

输入电压范围：4.0～25.0V

输出电压范围：1.5V～15V外界设置，基准电压1.0V±2.0%；

频率范围：300kHz(±15%)

输出电流：5A可(VIN=5.0V,VOUT=3.3V)

调整：PWM/PFM外界切换控制

电流量限制，保护：电流电压感应式170mV逐渐限流操作。可以通过CPRO调整关闭周期。

高转换效率：93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A

电压检测性能：检验0.9V/开漏输出

待机电流：ISTB=4.0μA(MAX.)

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。
