​SQ76825CQLQ电源模块SILERGY(矽力杰）

发布时间：2023-07-04 16:51:45     浏览：5157

SILERGY(矽力杰）SQ76825CQLQ是款高效率1.5MHz6A同步降压DC/DC稳压器，在中小型封装（4.0mm×3.0mm，H=2.0mm）中集成化功率电感和控制芯片。SQ76825CQLQ高效率，6A，1.5MHz，I2C可编程控制器内嵌功率电感同步降压稳压器。

特征

2.7V~5.5V电压范围

伪稳态频率：1.5MHz

内部软启动控制浪涌电流

常见静态电流为95µA

内部开关（顶部/底部）低RDS(ON)：12mΩ/6mΩ

可编程控制器输出电压：10mV步幅，0.8V~2.07V范围内

6A连续性负载电流性能

远程电压检测性能能提供优异的控制精度

1MHz迅速模式和I2C总线接口

呃逆模式保护，主要用于硬短路情况

电源优良检测器

满足RoHS标准且无卤阻燃

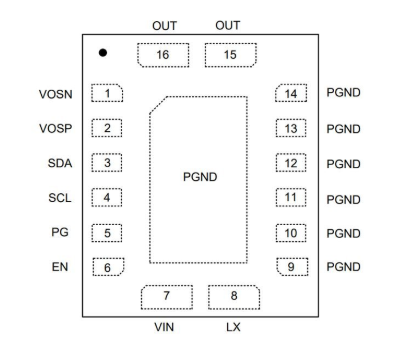

紧凑型封装：QFN3×4-16


参数

Vin_min(V)：2.7

Vin_max(V)：5.5

Io_max(A)：6

参考精度：±1%

效率高达：83

频率转换频率：1.5

Iq(uA)：95

Rdson1：12

Rdson2：6

Interface：I2C

封装形式：QFN3×4-16

SILERGY(矽力杰）主要生产电源芯片、电源模块等模拟器件。

针对SILERGY矽力杰的电源模块产品，立维创展提供pin to pin原位替代产品，现货优势价格，欢迎咨询。

详情了解SILERGY电源模块请点击：http://www.leadwaytk.com/brand/70.html
