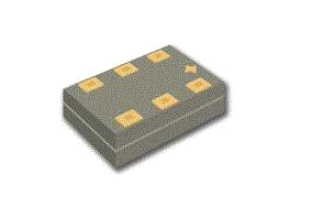

​B0225J7575AHF超低剖面巴伦变压器Anaren

发布时间：2023-06-27 16:45:18     浏览：976

Anaren的B0225J7575AHF是款低截面的亚微型平衡到不平衡变压器，设计用在新一代无线芯片上的差分输入输出部位，B0225J7575AHF选用利于应用的表面贴装封装形式，包含DVB-T、DVB-C和DVB-S广播频率。B0225J7575AHF是批量生产研发的最佳选择，而且比传统线绕式和集总器件巴伦具有更好的性能参数。B0225J7575AHF不平衡接口阻抗为75Ω和一个75Ω平衡接口阻抗。这种转换导致单端信号能够使用于差分接口。输出接口具备相同的震幅（-3dB）和180度相位差。B0225J7575AHF能提供磁带和卷轴，适用于批量生产。


特征：

•200–2500MHz

•0.7mm高截面

•75Ω至2x37.5Ω

•DVB-T、DVB-C和DVB-S

•低插入损耗

•可表面贴装

•磁带和卷轴

•非导电性表层

•满足RoHS

•无卤素

Anaren是美国老牌的微波元件制造厂家，以大功率贴片式耦合器知名于行业。Anaren子品牌XINGER提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品。Anaren全线产品拥有REACH和RoHS认证。

Anaren的XINGER品牌90°混合耦合器，小贴片封装，满足高功率需求，同时具备超低的插损和优异的热稳定性。频率覆盖225MHz~6GHz, 功率可高达500W。

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询。

详情了解Anaren请点击：http://www.leadwaytk.com/brand/11.html
