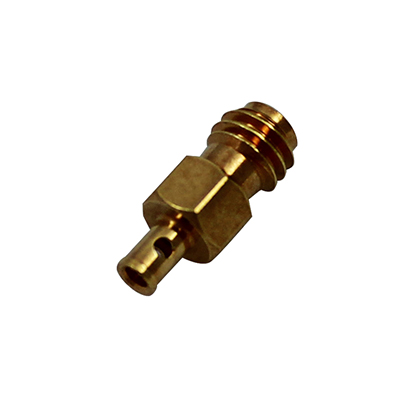

​19370-01G 1.0mm（宽）插孔（母）直焊电缆连接器SOUTHWEST

发布时间：2023-06-25 16:50:05     浏览：1035

SOUTHWEST西南微波19370-01G连接器根据Southwest Microwave严苛的性能质量标准规定塑造，经久耐用，具备360°突起屏蔽环，操作温度额定值为-55°C至+165°C。19370-01G连接器能够在110GHz范围之内实现无模式操控，提供搭配优良的阻抗、优异的可重复性及其行业内最少的VSWR(1.2:1)、插入损耗(0.6dB)和RF泄漏(≤-100dB)。

一般特征：

优化装配

清除筛选与分级

模式自由至额定频率


材质：

核心接触点、机壳、衬套扣环：铍铜(BeCu)，UNSC17300，满足ASTMB196。（REACH和RoHs规范性可能不能满足包含用作电缆连接器和模块的黄铜合金机壳材质的订单。）

连接螺母：不锈钢板UNSS30300回火冷拔，满足ASTMA582

接触捕获珠环：满足ASTMD5205高温Ultem1000

电介质（仅限于SMA）：纯PTFE氟碳材质，满足ASTMD1710，类型1，等级1B级

饰面板：

核心接触点、机壳、衬套：镀金，满足MIL-DTL-45204，II型，C级，化学镀镍，满足MIL-C-26074

根据ASTMA967钝化处理

工作环境：

操作温度：-55 ℃至+165 ℃

特征与优势：

电缆线核心导线探入连接器后母插座中

外导线上的检查孔

内嵌应力消除设备可适用电缆线核心导线的移动

通过清除核心导线上的电焊焊接变量，获得更相同的电气特性

检查孔保障电缆线核心导线正确嵌入

SOUTHWEST西南微波公司成立于1981年，为毫米波和高功率射频应用提供最高性能的互连产品。SOUTHWEST西南微波产品包含各种标准法兰接头、SMA接头、N型头连接器、TNC连接器、2.92mm连接器、2.40mm连接器、适配器、转接头等。SOUTHWEST产品以高性能、精密为技术优势，SOUTHWEST广泛应用于测试、军工等项目。如各类毫米连接器、线缆等。

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST西南微波请点击：http://www.leadwaytk.com/brand/7.html
