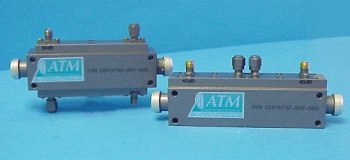

ATM Microwave 900瓦大功率双向定向耦合器 - SC 型
发布时间：2023-06-13 16:38:01 浏览：956
ATM Microwave定向耦合器适用于在没有干扰光纤传输的状态下对入射和反射射频功率实现采集的各项技术应用。ATM Microwave定向耦合器的应用领域包括电路监管、测量功率和负载源隔离器。ATM Microwave同轴定向耦合器适合于在不影响电路特性的状态下对线路的功率实现采集。
功率测量是根据插进定向耦合电路通过使用简易的低电频检测器或磁场强度计和功率测量设备实现的。反转光纤传输中的同轴耦合器能够提供匹配电阻的指示和/或能够通过将正向功率水平和反射功率水平进行对比进行计算反射功率。ATM Microwave双定向耦合器有助于此项目标更加容易。能够获得从源到抽头的信号，抽头和负载之间具有较高衰减系数。
ATM Microwave生产制造高功率、光纤宽带采集、同轴单向和双向定向耦合器。ATM Microwave的射频同轴耦合器为200W至1400w的高功率技术应用提供倍频程和多频带。
电气
射频连接器：输入/输出：SC型母头；耦合电路臂：SMA(F)
射频功率：900W均值。10KW最高值。
耦合电路：30dB、40dB、50dB标准规定，其它值适用于
机械
构造：空气管道设计
射频连接器：Sc母线，SMA母耦合电路臂不锈钢
表层处理：特殊的耐腐蚀性316不锈钢环氧涂层IAWMIL-F-14072颜色灰灰色
适用于Mil-Specs
ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.
深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
Freq
(GHz) | Coupling
(dB) | Freq Sens.
(+/- dB) | Dir.
(dB
min) | Ins. Loss (dB) | VSWR max. | Model No |
Exclude
Coup | True | Main | Sec |
0.50 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHPsc72D-30F-30R
CHPsc72D-40F-40R
CHPsc72D-50F-50R |
0.86 - 1.7 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc73L-30F-30R
CHPsc73L-40F-40R
CHPsc73L-50F-50R |
1.0 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc73-30F-30R
CHPsc73-40F-40R
CHPsc73-50F-50R |
2.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc74-30F-30R
CHPsc74-40F-40R
CHPsc74-50F-50R |
4.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc75-30F-30R
CHPsc75-40F-40R
CHPsc75-50F-50R |
1.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc73E-30F-30R
CHPsc73E-40F-40R
CHPsc73E-50F-50R |
0.8 - 4.2 | 40+/-1.00
50+/-1.00 | 1.3 | 20 | 0.15
0.15 | 0.20
0.20 | 1.25 | 1.30 | CHPsc72L-40F-40R
CHPsc72L-50F-50R |
2.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc74F-30F-30R
CHPsc74F-40F-40R
CHPsc74F-50F-50R |
