Aeroflex混合耦合器
发布时间：2023-05-18 16:41:06 浏览：1010

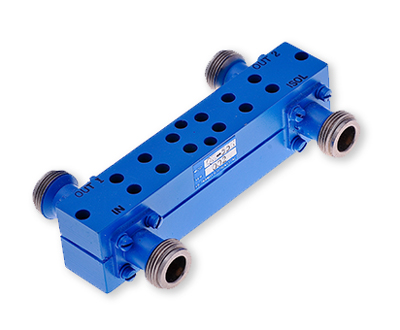

Aeroflex的正向和反向双向带状线耦合器及其90度和180度混合耦合器提供6dB、10dB、20dB和30dB耦合值。Aeroflex耦合器具有较高方向性与低VSWR，再经过传统评级以保障最安全可靠的专业服务和性能指标。
Aeroflex-API Tech混合耦合器具有较高方向性与低VSWR，而且选用保守的额定值以保障最安全可靠的专业服务性能指标。Aeroflex-API Tech混合耦合器的重量使其特别适合涉及到高密度封装技术的应用。
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，现在被API收购。Aeroflex-API Tech能够满足用户对于射频微波测试及微电子平台的产品计划、科技研发、生产生产以及运营维护等各个环节的多种测试需求。Aeroflex-API Tech产品应用领域包括航空航天，国防军工，无线通讯，宽带通讯平台。目前，Aeroflex-API Tech产品系列衰减器、终端负载、限幅器产品一直是全球高可靠性应用市场的领导者。
深圳市立维创展科技是Aeroflex经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。
详情了解Aeroflex-API Tech请点击：http://www.leadwaytk.com/brand/10.html
零件号 | 相移
(90或180) | 频率
范围 | 标称耦合 (dB) | 与标称耦合的最大偏差(dB) | 最大 插入损耗 (dB) | 最小 隔离度 (dB) | 驻波比 (Max) | 相位 平衡 (度) |
MH-24 | 180 | 0.25 - 0.5 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±4.0 |
MH-29 | 180 | 0.5 - 1.0 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±4.0 |
MH-33 | 180 | 1.0 - 2.0 | 3.0 +0.30/-0 | ±0.50 | 0.3 | 18 | 1.30:1 | ±4.0 |
MH-39 | 180 | 2.0 - 4.0 | 3.0 +0.30/-0 | ±0.55 | 0.3 | 18 | 1.35:1 | ±4.0 |
MH-46 | 180 | 4.0 - 8.0 | 3.0 +0.35/-0 | ±0.60 | 0.35 | 17 | 1.45:1 | ±4.0 |
MH-58 | 180 | 8. 0 - 16.0 | 3.0 +0.45/-0 | ±0.60 | 0.45 | 15 | 1.50:1 | ±5.0 |
MH-60 | 180 | 6.0 - 18.0 | 3.0 +0.45/-0 | ±0.60 | 0.45 | 15 | 1.50:1 | ±5.0 |
QH-19 | 90 | 2.0 - 8.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.15:1 | ±1.0 |
QH-26 | 90 | 0.25 - 0.5 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.15:1 | ±1.0 |
QH-28 | 90 | 0.5 - 1.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.20:1 | ±1.0 |
QH-31 | 90 | 1.0 - 2.0 | 3.0 +0.15/-0 | ±0.40 | 0.15 | 22 | 1.20:1 | ±2.0 |
QH-36 | 90 | 2.0 - 4.0 | 3.0 +0.20/-0 | ±0.45 | 0.2 | 22 | 1.20:1 | ±2.5.0 |
QH-45 | 90 | 4.0 - 8.0 | 3.0 +0.25/-0 | ±0.50 | 0.25 | 20 | 1.30:1 | ±3.0 |
QH-51 | 90 | 7.0 - 12.4 | 3.0 +0.35/-0 | ±0.50 | 0.35 | 17 | 1.35:1 | ±4.0 |
QH-55 | 90 | 0.5 - 2.0 | 3.0 +0.35/-0 | ±0.50 | 0.35 | 17 | 1.35:1 | ±4.0 |
QH-57 | 90 | 8.0 - 16.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.45:1 | ±5.0 |
QH-58 | 90 | 12.0 - 18.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.50:1 | ±5.0 |
QH-88 | 90 | 8.0 - 18.0 | 3.0 +0.50/-0 | ±0.60 | 0.5 | 16 | 1.50:1 | ±5.0 |
