ARRA微型混合耦合器 90˚ SMA

发布时间：2023-05-10 16:49:46 浏览：717

ARRA微型混合或混合耦合器应用于将输入信号均衡分成2个输出信号，其中一个为90度。输出之间转换。ARRA微型混合耦合器还能够组成两种输入信号，同时保证两者之间高宽比隔离。ARRA微型混合耦合器是商业服务、工业生产和国防军事应用的最佳选择，能够提供应用于0.05至18.0GHz频率段的SMA母连接器。

一般规格

连接器：SMA母头

材质：主体-铝

连接器-MIL-C-39012

表层处理：主体-满足Mil-C-22750标准化的铝制ARRA Blue

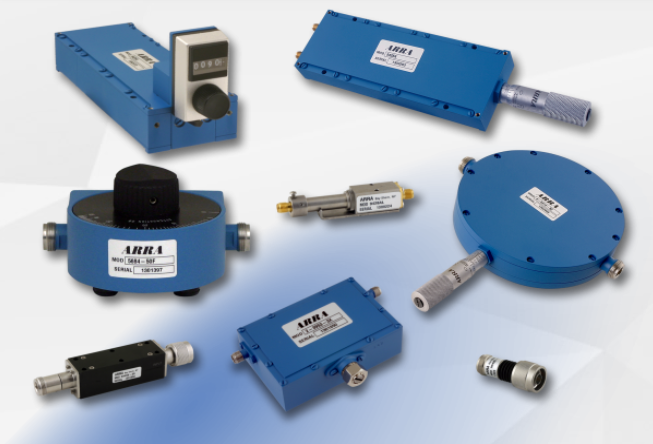

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html

ARRA (5).png

OCTAVE AND MULTI-OCTAVE MODELS
Frequency Range(GHz)	Isolation (Min dB)	VSWR (Max)	Insertion Loss (Max dB)	Amplitude Balance (±dB)	RF Power		Outline	Model No.
Frequency Range(GHz)	Isolation (Min dB)	VSWR (Max)	Insertion Loss (Max dB)	Amplitude Balance (±dB)	Average (W)	Peak (kW)	Outline	Model No.
0.5-1.0	25	1.25	0.25	0.50	100	5.0	2	2164-90
0.925-1.225	25	1.25	0.25	0.50	100	5.0	3	2-3164-90
1.0-2.0	25	1.25	0.25	0.50	100	5.0	4	3164-90
2.0-4.0	20	1.25	0.25	0.50	50	3.0	5	A4164-90
2.6-5.2	20	1.25	0.25	0.50	50	3.0	7	4-5164-90X
4.0-8.0	18	1.25	0.30	0.70	50	3.0	7	5164-90
7.0-12.4	18	1.30	0.50	0.70	50	3.0	7	6164-90X
7.5-16.0	15	1.40	0.60	0.90	40	2.0	9	6-9164-90X
12.0-18.0	15	1.45	0.60	1.00	40	1.0	9	9164-90X
2.0-8.0	17	1.30	0.80	0.50	30	3.0	6	4-5164-90
4.0-12.4	17	1.35	0.80	0.50	20	2.0	8	5-6164-90
