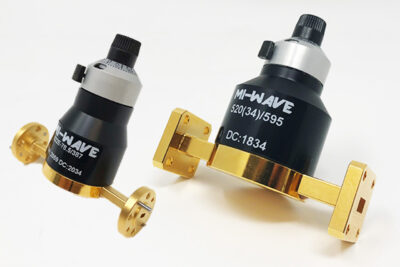

​Mi-Wave表盘式未校准和校准波导衰减器

发布时间：2023-05-10 16:51:02     浏览：1045

Mi-Wave的520系列未校准可变衰减器和522校准衰减器提供8至220GHz标准化波导规格。每个模块中的衰减器件提供可变衰减，最小值从0dB到25dB。高精密设计的内控制度具备高精度的轮廓，能够提供低双向VSWR和最低的衰减随频率的改变。

特征

•仪表盘驱动器

•成本更低

•紧凑型、机械稳定性设计

•衰减值范围广泛

•平整的弹簧式设定控制

应用

•仪器仪表

•人工测试设定

Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.

深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。

详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html


模型

最低频率(GHz)

最大频率(GHz)

0 (dB) 设置时的插入损毁

衰减范围(dB)

成功率处理（W）

射频端口

520K/595

18

26.5

0.3

0-30

0.3

WR-42 波导，UG-595/U 法兰

520(34)/595

22

33

0.3

0-25

0.3

WR-34 波导，UG-595/U 法兰

520A/599

26.5

40

0.3

0-25

5.0

WR-28 波导，UG-599

520B/383

33

50

0.3

25

5.0

WR-19 波导，UG-383/UM 法兰

520U/383

40

60

0.3

0-25

4.0

WR-19 波导，UG-383/UM 法兰

520V/385

50

75

0.4

0-25

3.0

WR-15 波导，UG-385/U 法兰

520E/387

60

90

0.4

0-25

2.0

WR-12 波导，UG-387/U 法兰

520W/387

75

110

0.4

0-25

2.0

WR-10 波导，UG-387/UM 法兰

520F/387

90

140

0.5

0-25

0.5

WR-08 波导，UG-387/UM 法兰

520D/387

110

170

0.7

0-20

0.1

WR-06 波导 UG-387/UM 法兰

520G/387

140

220

1.0

0-25

0.2

WR-08 波导，UG-387/UM 法兰
