​Mi-Wave千分尺型可变波导衰减器（523 系列）

发布时间：2023-04-23 16:45:34     浏览：1197

可变波导衰减器是种用作调整微波信号强度的元器件。适合于微波组件中，通常用于微波信号衰减、功率测量、相位噪声检测、增益控制等领域。可变波导衰减器性能稳定，操作简单，工作频带宽，精确度高，适用于各种网络通讯、雷达探测、导航系统等领域。

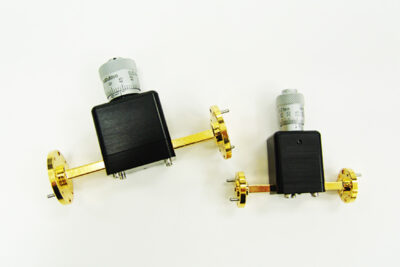

Mi-Wave的523系列千分尺驱动校准衰减器是紧凑型高精密衰减器在标准波导尺寸规格从18到220GHz。

Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.

深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。

详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html


模型

最低频率(GHz)

最大频率(GHz)

衰减范围 (dB)

平均功率处理（w）

0 dB 设置时的插入损耗

射频端口

523K/595

18

26.5

0-30

0.3

0.3

WR-42 波导 UG-595/U 法兰

523A/599

26.5

40

0-30

0.3

0.3

WR-28 波导 UG-599/U 法兰

523B/383

33

50

0-30

0.3

0.4

WR-22 波导 UG-383/U 法兰

523U/383

40

60

0-25

0.2

0.3

WR-19 波导 UG-383/UM 法兰

523V/385

50

75

0-25

0.2

0.4

WR-15 波导 UG-385/U 法兰

523E/387

60

90

0-25

0.6

0.3

WR-12 波导 UG-387/UM 法兰

523W/387

75

110

0-25

0.1

0.4

WR-10 波导 UG-387/UM 法兰

523F/387

90

140

0-30

0.1

0.5

WR-08 波导 UG-387/UM 法兰

523D/387

110

170

0-25

0.1

0.5

WR-06 波导 UG-387/UM 法兰

523G/387

140

220

0-25

0.1

0.8

WR-05 波导 UG-387/UM 法兰
