​ARRA微型混合耦合器 180˚ SMA

发布时间：2023-04-23 16:42:28     浏览：884

微混合耦合器或混合耦合器适合于将一个输入信号等分成多个输出信号，具备180度。输出相互转换。混合耦合器还能够组成两个输入信号，从而确保两个输入信号相互高度隔离。这款经久耐用的无源器件选用SMA和N型同轴连接器，主要用于0.05至18.0GHz频率段，是商业、工业化和军事应用领域的理想选择。

ARRA的小型180°混合耦合器在端口处相互提供±8度的优异相位平衡。根据8GHz和±10度。常见的振幅平衡为±0.5dB至18GHz。ARRA微型同轴混合器能够在18GHz频率范围内实现高于10dB的端口处隔离，可解决高至50W均值（CW）功率电平和高至1kW的最高值功率电平，所有型号规格插入损耗均低于1dB。

一般规格

射频功率：均值50瓦，最高值1KW

连接器：SMA母头，N型可供选择

材质：主体-铝

连接器-MIL-C-39012

表层处理：主体-满足Mil-C-22750标准化的铝制ARRABlue

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html

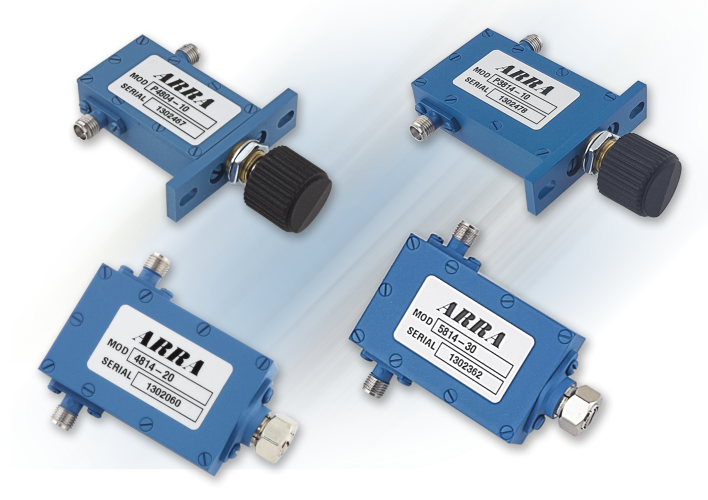

ARRA (2).png

180° 混合耦合器

频率范围
(GHz)

隔离度
(MindB)

驻波比(Max)

插入损耗
(Max dB)

幅度平衡(±dB)

相位平衡(±deg)

尺寸 - 英寸

型号

A

B

C

D

0.5-1.0

20

1.30

0.4

0.50

6

2.75

4.00

3.812

2.57

2194-180

0.7-1.4

20

1.35

0.4

0.50

6

2.50

3.50

3.312

1.83

2-3194-180

1.0-2.0

20

1.35

0.5

0.50

6

2.25

3.00

2.812

1.28

3194-180

2.0-4.0

20

1.50

0.6

0.50

6

1.50

2.00

1.812

1.12

4194-180

2.6-5.2

20

1.50

0.6

0.50

6

1.50

2.00

1.812

1.12

4-5194-180

4.0-8.0

15

1.60

0.7

0.50

8

1.25

1.25

1.062

0.50

5194-180

7.0-12.4

15

1.80

1.0

0.50

10

1.25

1.25

1.062

0.50

6194-180

12.4-18.0

10

2.00

1.5

0.50

10

1.25

1.25

1.062

0.50

9194-180
