Mi-Wave直读精密衰减器（510系列）
发布时间：2023-04-04 16:39:05 浏览：725
高精密衰减器是种高精密可变衰减器，主要用于通讯设备产品制造与维护。适合于科学研究，生产企业检测各种各样平衡、不平衡设备，服务器的衰减和增益值，也能够对通讯设备的频率特性，振幅特性实现高精度的检测。

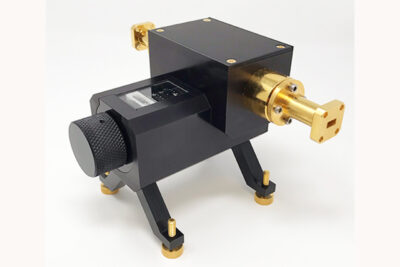

Mi-Wave直读式精密衰减器510系列根据转动设置在圆形波导位置的电阻叶片具备0至60dB的校准衰减。510系列直读式精密衰减器也被称为高精密转动叶片衰减器。
特征
•低驻波比
•直读式
•低插入损耗
•消隙驱动器
•相移可忽略
•高精密构造
•与频率无关
•全波段操控
•衰减精确度高
应用
•仪器仪表
•人工测试设置
Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz.
深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，欢迎咨询。
详情了解Mi-Wave请点击：http://www.leadwaytk.com/brand/52.html
模型 | 带型 | 最低 频率 (GHz) | 最大 频率 (GHz) | 插入损耗(dB) 模型值 | 衰减 范围 (dB) | 成功率 处理 (CW) | 射音端口 | 准度 （dB） |
510(75)(X)/UBR120 | X波段 | 10 | 15 | 0.5 | 0-50 | 0.3 | WR-90波导，UG-39/U 法兰 | 0.1 |
510Ku/419 | Ku波段 | 12.4 | 18 | 0.5 | 0-60 | 0.3 | WR-62波导，UG-419 法兰 | 0.1 |
510K/595 | K波段 | 18 | 26.5 | 0.5 | 0-60 | 0.3 | WR-42波导，UG-595/U 法兰 | 0.1 |
510(34)/1530 |
| 22 | 33 | 0.5 | 0-60 | 0.3 | WR-34波导，UG-595 法兰 | 0.1 |
510A/599 | Ka波段 | 26.5 | 40 | 0.6 | 0-60 | 10 | WR-28波导，UG-599/U 法兰 | 0.1 |
510B/383 | Q波段 | 33 | 50 | 0.7 | 0-60 | 7 | WR-22波导，UG-383/U 法兰 | 0.1 |
510U/383 | U波段 | 40 | 60 | 0.7 | 0-60 | 5 | WR-19波导，UG-383/UM 法兰 | 0.1 |
510V/385 | V波段 | 50 | 75 | 1.2 | 0-60 | 5 | WR-15波导，UG-385/U 法兰 | 0.1 |
510E/387 | E波段 | 60 | 90 | 1.8 | 0-60 | 2 | WR-12波导，UG-387/UM法兰 | 0.1 |
510W/387 | W波段 | 75 | 110 | 3.3 | 0-60 | 2 | WR-10波导，UG-387/UM 法兰 | 0.1 |
510F/387 | F波段 | 90 | 140 | 3.4 | 0-50 | 0.1 | WR-8波导，UG-387/UM 法兰 | 0.1 |
510D/387 | D波段 | 110 | 170 | 3.5 | 0-60 | 0.1 | WR-6波导，UG-387/UM 法兰 | 0.1 |
510G/387 | G波段 | 140 | 220 | 3.8 | 0-60 | 0.1 | WR-5波导，UG-387/UM 法兰 | 0.1 |
510H-387 | H波段 | 170 | 260 | 6 | 0-40 | 0.1 | WR-4波导，UG-387/UM 法兰 | 0.1 |
510J/387 | J波段 | 220 | 325 | 7 | 0-40 | 0.05 | WR-03波导，UG-387/UM 法兰 | 0.1 |
