​ARRA定向耦合器：N 型

发布时间：2023-04-03 16:57:25     浏览：956

ARRA N型定向耦合器是一种无源元件，主要应用光纤传输中耦合部分传输功率。N型定向耦合器的频带宽度、高导向性与高额定功率能够满足技术人员在要求较高的应用情况下的需求。N型定向射频耦合器一般采用两条并拢的光纤传输，进而通过一条光纤传输的能量能够耦合至另一条光纤传输。

一般规格

耦合变动：最高±1.0dB

射频功率：均值50瓦，最高值3KW

连接器：N型母头

材质：主体：铝

连接器：MIL-C-39012

表层处理：连接器：钝化处理

主体：满足MIL-C-22750的ARRA Blue

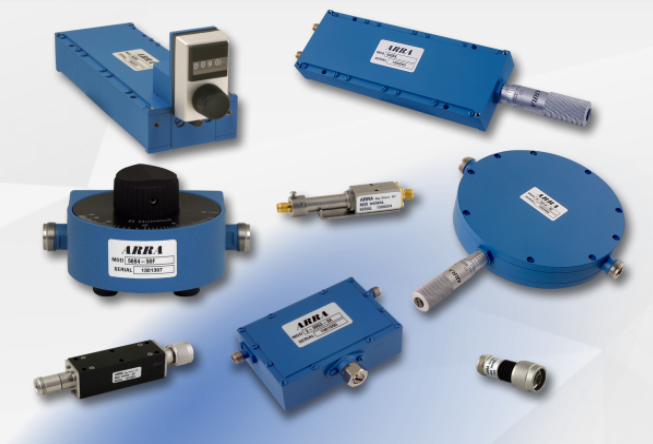

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html

ARRA (5).png

Frequency Range(GHz)

Coupling
(dB)

Directivity
(Min dB)

VSWR (Max)

Insertion Loss
(Max dB)

Model No.

Prim

Sec

0.25-0.5

10
20
30

20

1.15

1.15

.20

N1164-10
N1164-20
N1164-30

0.5-1.0

10
20
30

20

1.15

1.15

.20

N2164-10
N2164-20
N2164-30

1.0-2.0

10
20
30

20

1.15

1.15

.20

N3164-10
N3164-20
N3164-30

2.0-4.2

10
20
30

20

1.25

1.25

.20

N4164-10
N4164-20
N4164-30

2.6-5.2

10
20
30

18

1.30

1.30

.30

N4-5164-10
N4-5164-20
N4-5164-30

4.0-8.0

10
20
30

17

1.30

1.30

.40

N5164-10
N5164-20
N5164-30
