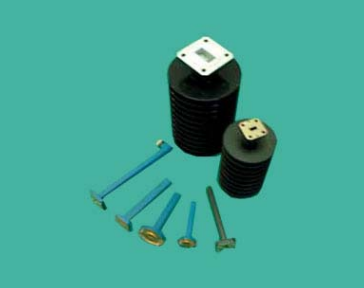

WENTEQ精密波导终端WPT系列

发布时间：2023-03-24 16:29:30     浏览：1081

波导终端是波导管通讯系统中必不可少的终端元器件，相似于多吸收的波导终端。主要用于方形、椭圆形波导管。波导终端吸收层选用圆形吸波材料，大幅度提高配对和吸收性能指标。

WENTEQ标准WPT系列精密波导终端所提供的工作频段为2.6至110GHz，电压回波损耗为1.03:1。

主要特征

•低VSWR

•成本更低

主要应用

•配对接口端接

•微波管理子系统

•精准的测试系统

WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html


Part No.

Frequency Range, GHz

Waveguide sizes

Flange Type

VSWR

Length, mm (inch)

Operating Temperature °C

WPT2840

2.60~3.95

WR-284

CPR284F

1.03:1


-40~+85

WPT2290

3.30~4.90

WR-229

CPR229F

1.03:1


-40~+85

WPT1870

3.95~5.85

WR-187

CPR187F

1.03:1


-40~+85

WPT1590

4.90~7.05

WR-159

CPR159F

1.03:1


-40~+85

WPT1370

5.85~8.20

WR-137

CPR137F

1.03:1

185.0

-40~+85

WPT1120

7.0~10.0

WR-112

CPR112F

1.03:1

170.0

-40~+85

WPT0900

8.2~12.4

WR-90

UG39/U

1.03:1

150.0

-40~+85

WPT0750

10.0~15.0

WR-75

UBR120

1.03:1

125.0

-40~+85

WPT0620

12.0~18.0

WR-62

UG-419/U

1.03:1

100.0

-40~+85

WPT0510

15.0~22.0

WR-51

UG-595/U

1.03:1


-40~+85

WPT0420

18.0~26.5

WR-42

UG-595/U

1.03:1

70.0

-40~+85

WPT0340

22.0~33.0

WR-34

UG1530/U

1.03:1


-40~+85

WPT0280

26.5~40.0

WR-28

UG-599/U

1.03:1

60.0

-40~+85

WPT0220

33.0~50.0

WR-22

UG-383/U

1.03:1

60.0

-40~+85

WPT0150

50.0~75.0

WR-15

UG-385/U

1.03:1

50.0

-40~+85

WPT0100

75.0~110.0

WR-10

UG-387/U

1.03:1

40.0

-40~+85
