​CHA7452-99F高功率放大器UMS

发布时间：2023-03-07 16:53:29     浏览：620

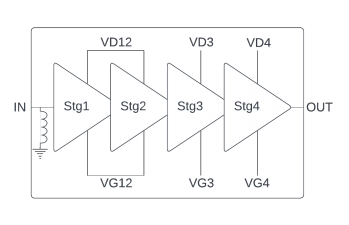

UMS CHA7452-99F是款四级高功率放大器，频率范围基于35.5和40.5GHz之间，一般具备9W的饱和频率范围和24%功率额外效率。

CHA7452-99F常见开关电源为20V/290mA（静态电流）。致力于低漏极电压限幅，CHA7452-99F的工作温度少于160°C，就算在饱和状态下亦是如此。

CHA7452-99F选用空间检测的0.15µm栅极尺寸GaN-on-SiC HEMT工艺技术，并且以裸片模式具备。

CHA7452-99F致力于空间应用，特别适合各种各样微波射频应用和系统。


主要特征

频率范围：35.5-40.5GHz

高频率范围：9W

高PAE:24%

线性增益值：29db

直流电偏压：Vd=20V@ld=290MA

芯片尺寸：3.6x2.9mm

适用裸模模式

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
