​CHA8252-99F K波段高功率放大器UMS

发布时间：2023-03-03 16:56:15     浏览：1288

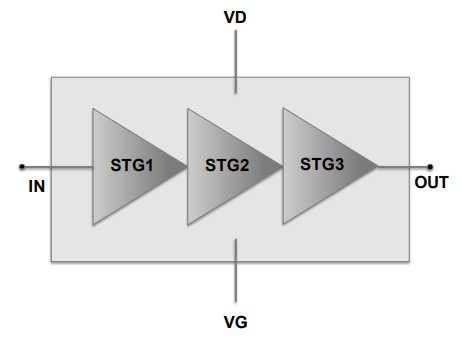

UMS CHA8252-99F是17.320.3GHz频率段的三级GaN大功率放大器。此HPA大多数提供35%的功率额外效率相关联的10W输出功率。CHA8252-99F小信号增益值高于31dB。整体供电系统为18V/0.3A（静态电流）。

CHA8252-99F是款主要用于高性能体系的通用型放大器。

CHA8252-99F常用于空间应用，特别适合各种各样微波射频应用和系统。

CHA8252-99F应用安全可靠的0.15µm栅极尺寸GaNonSiCHEMT工艺研发，可以作为裸片应用。


主要特征

17.3-20.3GHZ工作频段

线性增益值为31db

405dbmPout，适用于+16dbm输入功率

+16dbm输入功率的相关性PAE超过35%

相关联的ld为1。8A适用于+16dbm输入功率

直流电偏压：Vd=18伏@ldq=0.3A

芯片尺寸：5x34x0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
