​CHA8352-99F高功率放大器UMS

发布时间：2023-02-10 16:49:12     浏览：688

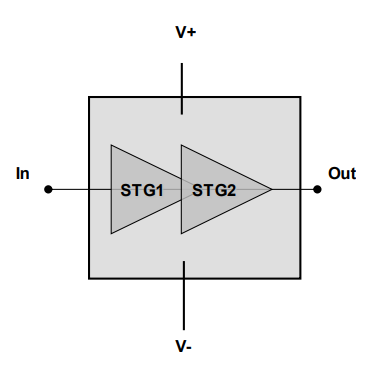

UMS CHA8352-99F是款双级GaN高功率放大器，主要在10.7-12.75GHz频率段。CHA8352-99F一般提供20W的功率输出，并且与45%的功率增长速率相应。信号增益值小，超出25dB。总电源模块为20V/0.5A(静态电流)。

CHA8352-99F是个非常通用型的高性能系统放大器。CHA8352-99F致力于空间应用，是广泛性微波应用及系统的理想化选择。

CHA8352-99F选用稳固的0.15μm栅长GaN SiC HEMT工艺研发，可以作为裸芯应用。


主要特征

10.7-1275GHZ工作频段

线性增益值为25db

43dbPout，适用于+23dbm输入功率

+23dbm输入功率相关Pae高于45%

+23dbm输入功率关联Id为2.2A

直流电偏置电压：Vd=20V@ldq=0.5A

芯片尺寸53×3.5×0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
