​CGHV40050 L波段功率放大器CREE

发布时间：2023-02-10 16:47:52     浏览：560

Wolfspeed的CGHV40050是无与伦比的，氮化镓高电子迁移率晶体管(HEMT)。CGHV40050使用50伏导轨，提供通用型宽带解决方案，主要适用于射频和微波技术应用。

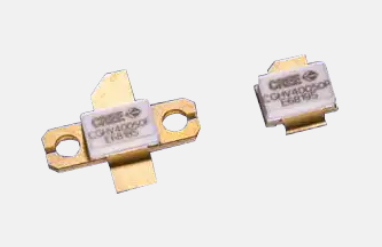

GaN HEMTs具备高效率，高增益和宽频带性能，使CGHV40050成为了线性和压缩放大电路的理想化选择。CGHV40050晶体管使用2导线法兰盘和药丸式封装。

特征

高至4GHz的操作

77W典型性输出功率

1.8GHz时的17.5dB小信号增益值

0.8–2.0GHz的应用电源电路

PSAT时效率为53%

50伏使用

技术应用

窄带超高频率

L和S波段

高至4GHz多倍频程宽带放大器

CREE（科锐）成立于1987年，CREE科锐具备30多年的宽带GAP原材料和创新产品，CREE科锐是一个完整的设计合作伙伴，符合射频的需求，CREE科锐为行业内技术领先的机器设备提供更强的功率和更低的功能损耗。CREE科锐由最开始的GaN基材LED产品技术领先全世界，到微波射频与毫米波芯片产品，CREE科锐于2017年分离出微波射频品牌Wolfspeed，以宽带、大功率放大器产品为特色。

深圳市立维创展科技是CREE的经销商，拥有CREE微波器件优势供货渠道，并长期库存现货，以备中国市场需求。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html


Product SKU

Technology

Frequency Min

Frequency Max

Peak Output Power

Gain

Efficiency

Operating Voltage

Form

Package Type

CGHV40050P

GaN on SiC

DC

4 GHz

50 W

16 dB

53%

50 V

Packaged Discrete Transistor

Pill

CGHV40050F-AMP

GaN on SiC

0.8 GHz

2 GHz

50 W

16 dB

53%

50 V

Evaluation Board

Flange

CGHV40050F

GaN on SiC

DC

4 GHz

50 W

16 dB

53%

50 V

Packaged Discrete Transistor

Flange
